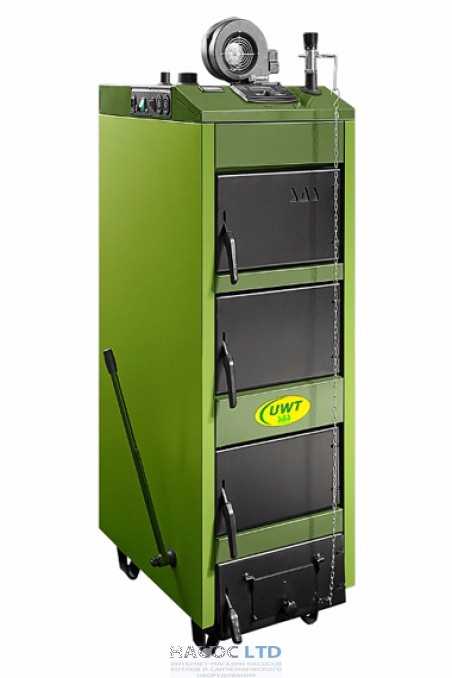

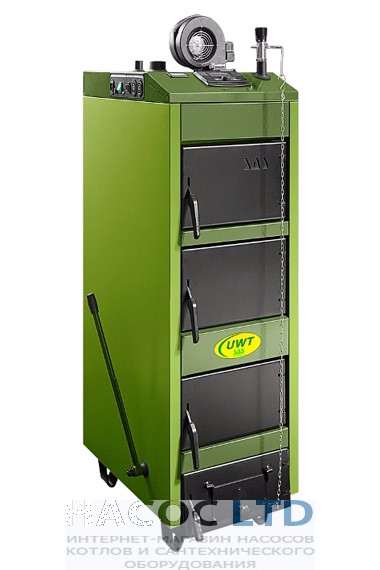

Твердотопливный котел SAS UWT
Котлы центрального отопления SAS UWT это устройства современного дизайна, адаптированные для работы с верхним и нижним сжиганием твердого топлива.
Котлы SAS UWT предназначены для систем центрального отопления и могут использоваться в системах открытого типа (при естественной циркуляции) или принудительной циркуляцией воды. Рекомендуются для обогрева жилых помещений в домах, павильонах, коммерческих организациях, общественных и административных зданиях , в которых температура подачи воды не превышает 85 °С и давление 0,15 МПа.
Котлы SAS UWT работают с использованием принудительной подачи воздуха. Температура котла выводится именно на уровень, установленный пользователем. Регулировка интенсивности горения и желаемый результат (в зависимости от погодных условий) проводится с помощью микропроцессорного контроллера, которым оборудован котел. Контроллер обеспечивает оптимальный процесс сгорания, контролируя подачу воздуха (при помощи датчика температуры отходящих газов), изменяя автоматически скорость вращения вентилятора и управляет циркуляционными насосами (насосом отопления и заправочным насосом бойлера). Автоматика котла позволяет управлять нагревом горячей воды при помощи бойлера косвенного нагрева.
Котёл можно так же эксплуатировать с использованием естественной тяги (осуществляется без использования электричества). Процесс горения можно регулировать вручную с помощью воздушной заслонки и механического регулятора тяги с использованием воздуха (регулятор тяги в зависимости от температуры не является стандартной комплектацией котла - есть возможность его установки в сопла, расположенные в верхней части котла). Температуру воды можно прочитать на термометре.

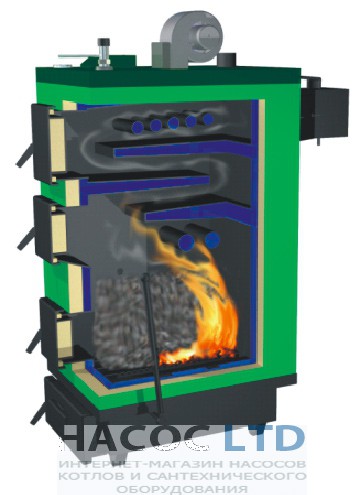

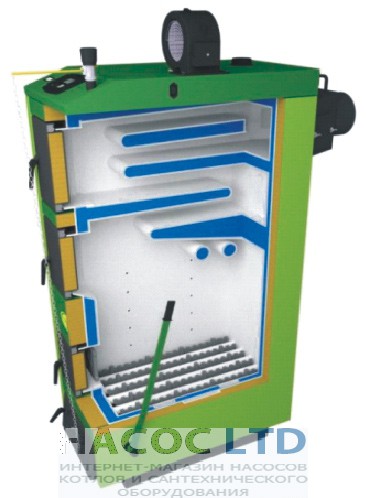

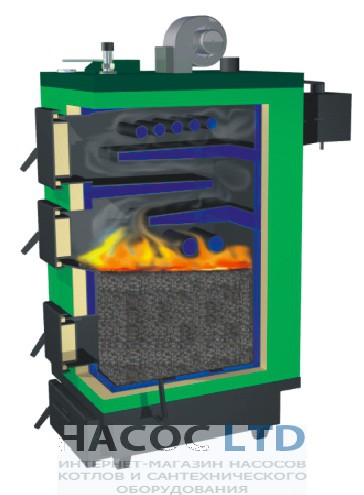

Характерной особенностью конструкции котла на твердом топливе являютса много- точечная система подачи воздуха в топку, что позволяет работать в верхнем и нижнем сжигании биотоплива. Основным топливом является уголь, бурый уголь, древесина в разных формах, брикет, торф. Благодаря своей простой конструкции камера оснащена подвижными решетками, что позволяет легко очищать золу, и возможность чистки теплообменников через фронтальные дверцы.
Котлы SAS UWT очень надежны в эксплуатации и просты в использовании. Котел на твердом топливе выполнен из котловой стали P265GH толщиной 6мм. Но больше 58kW 8мм.
Основным топливом для котлов SAS UWT является уголь сорта орех. При использовании основного вида топлива котёл может работать непрерывно на одной загрузке топлива до 24 часов. Камера сгорания оснащена системой многоточечного распределения воздуха, что позволяет активно сжигать мелкое засыпное топливо.
В котле так же можно сжигать с достаточно хорошим эффектом и другие виды топлива, а именно: бурый уголь, древесина в различных формах (опилки, щепа и т.д.).

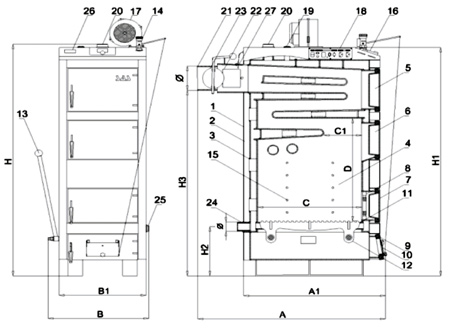

1. Корпус котла
2. Теплоизоляция
3. Водяная рубашка
4. Камера сгорания
5. Дверка для чистки
6. Дверка засыпная
7. Дверка камерная
8. Противопожарная решетка
9. Дверка зольника
10. Люшка дозирующая воздух
11. Колосники
12. Чугунная решетка (подвиж)
13. Рычаг подвиж. решетки
14. Регулятор тяги воздуха
15. Отверстия системы многоточечного распределения воздуха
16. Контроллер
17. Вентилятор
18. Клеммная колодка
19. Монтажный патрубок клапана безопасности
20. Патрубок горячей воды
21. Дымоход
22. Отверстие для чистки дымового канала
23. Регулятор тяги выхлопных газов
24. Патрубок обратной воды
25. Спускной патрубок
26. Термометр
27. Датчик отходящих газов
Характеристики твердотопливного котла SAS UWT 14-48кВт
Параметры | Ед | SAS UWT | |||||||
Номинальная мощность | kW | 14 | 17 | 23 | 29 | 36 | 42 | 48 | |
КПД | % | 79,1-85,9 | |||||||
Расходы топлива * | kg/h | 1,1 | 1,2 | 1,4 | 1,5 | 1,7 | 2 | 2,3 | |
Емкость камеры загрузки | dm3 | 45 | 55 | 60 | 75 | 90 | 110 | 135 | |
kg | 40 | 45 | 50 | 65 | 80 | 100 | 120 | ||
К-во воды котла | l | 65 | 72 | 84 | 98 | 112 | 125 | 150 | |
Вес котла ( без воды) | kg | 310 | 340 | 370 | 420 | 460 | 510 | 550 | |
Макс. рабочее давление | bar | 41030 | |||||||
Макс.рабочая температура | Гр. C | 85 | |||||||
Электропитание | V/Hz | 230/50 | |||||||
Потреб. энергии *** | W | do 40 | do 110 | ||||||
Основные размеры котла | A | mm | 1010 | 1050 | 1100 | 1080 | 1070 | 1170 | 1210 |
B | mm | 540 | 540 | 540 | 680 | 680 | 680 | 730 | |
H | mm | 1410 | 1470 | 1470 | 1470 | 1470 | 1490 | 1530 | |
Размеры камеры сгорания | C | mm | 460 | 500 | 550 | 550 | 550 | 600 | 650 |
D | mm | 470 | 520 | 520 | 520 | 520 | 540 | 570 | |
Диаметр дымовой трубы | mm | 160 | 180 | 180 | 180 | 200 | 200 | 220 | |
Соединительная резьба | " | G 1 1/4 | G 1 1/2 | G 2 | |||||
Размеры отверстия загрузки | mmxmm | 280x200 | 340x200 | ||||||
Мин. высота дымохода | m | 7 | 8 | 9 | 10 | ||||
Мин. сечение дымохода | cmxcm | 17x17 | 18x18 | 20x20 | 21x21 | 22x22 | 25x25 | 25x25 | |
mm | 200 | 210 | 220 | 240 | 250 | 280 | 280 |
Характеристики котла твердотопливного SAS UWT 58-200кВт
Параметры | Ед | SAS UWT | ||||||||||||||||
Номинальная мощность | kW | 58 | 68 | 78 | 90 | 100 | 110 | 132 | 150 | 175 | 200 | |||||||
КПД | % | 79,1-85,9 | ||||||||||||||||
Расходы топлива * | kg/h | 3,3 | 4,5 | 6,4 | 7,5 | 8,3 | 9,1 | 11,8 | 12,7 | 13,6 | 15,5 | |||||||
Емкость камеры загрузки | dm | 160 | 200 | 240 | 290 | 320 | 360 | 410 | 440 | 500 | 560 | |||||||
kg | 150 | 180 | 220 | 260 | 280 | 320 | 360 | 390 | 440 | 500 | ||||||||
К-во воды котла | l | 175 | 220 | 260 | 300 | 340 | 380 | 460 | 540 | 620 | 700 | |||||||
Вес котла ( без воды) | kg | 590 | 660 | 720 | 910 | 1050 | 1140 | 1280 | 1550 | 1830 | 1980 | |||||||
Макс. рабочее давление | bar | 1,5 | ||||||||||||||||
Макс.рабочая температура | Гр. C | 85 | ||||||||||||||||
Электропитание | V/Hz | 230/50 | ||||||||||||||||
Потреб. энергии *** | W | do 215 | do 500 | do 820 | ||||||||||||||
Основные размеры котла | A | mm | 1340 | 1380 | 1420 | 1460 | 1500 | 1560 | 1600 | 1640 | 1640 | 1680 | ||||||
B | mm | 740 | 740 | 800 | 860 | 910 | 960 | 960 | 1060 | 1090 | 1160 | |||||||
H | mm | 1520 | 1620 | 1620 | 1620 | 1820 | 1820 | 1910 | 1910 | 1990 | 1990 | |||||||
Размеры камеры сгорания | C | mm | 700 | 740 | 780 | 820 | 860 | 900 | 940 | 980 | 980 | 1020 | ||||||
D | mm | 700 | 750 | 750 | 750 | 890 | 940 | 940 | 940 | 940 | 990 | |||||||
Диаметр дымовой трубы | mm | 250 | 250 | 270 | 280 | 300 | 320 | 340 | 360 | 380 | 400 | |||||||
Соединительная резьба | " | G 2 | G 2 1/2 | G 3 | ||||||||||||||
Размеры отверстия загрузки | mm xmm | 340 x200 | 340 x200 | 380 x250 | 380 x250 | 380 x250 | 380 x250 | 380 x300 | 430 x300 | 430 x340 | 460 x340 | |||||||
Мин. высота дымохода | m | 10 | 11 | 13 | 15 | |||||||||||||
Мин. сечение дымохода | cm xcm | 26 x26 | 28 x28 | 28 x28 | 30 x30 | 30 x30 | 30 x30 | 30 x30 | 32 x32 | 32 x32 | 32 x32 |
