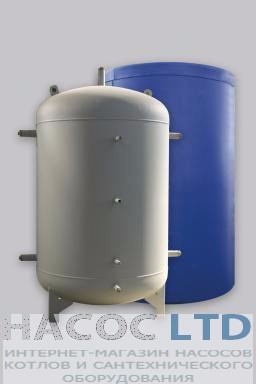

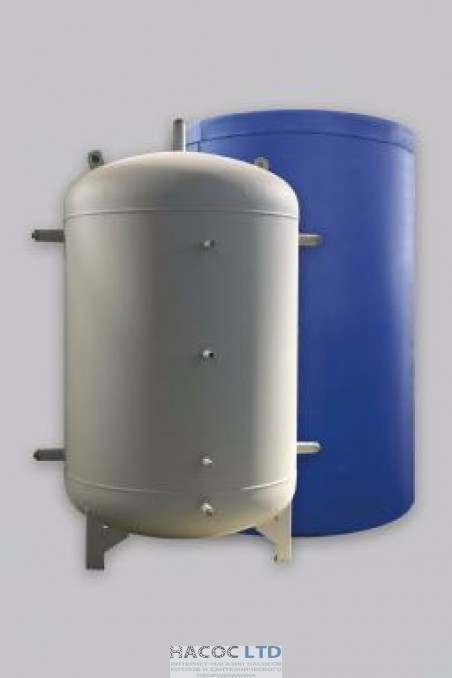

Аккумулирующая ёмкость ТІB-01-500 + бойлер 160л + один змеевик

31.685,56грн .
966,02
Есть в наличии

Буферные емкости предназначены для забора, хранения и передачи избыточной горячей воды или других жидкостей, контактирующих со сталью полученной из разных источников тепла: котлов системы отопления, солнечных батарей, тепловых насосов и т.д.

Описание

Буферные резервуары - это элементы системы отопления, использующие избыток энергии котла, что остается после отдачи энергии в нагревательные радиаторы системы отопления. Буферные резервуары изготовлены из черной стали. Теплоизоляция создает слой из мягкой пенополиуретановой пены толщиной 10 см. Скамейки пены составляет слой материала СКАЙ. Резервуар c теплоизоляцией. Максимальное рабочее давление 0,3 МПа. Бойлер 160л. В комплектацию добавлен один змеевик.



ХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОАККУМУЛЯТОРА ИЗ ЧЕРНОЙ СТАЛИ С ОДНИМ ЗМЕЕВИКОМ НА СОЛНЕЧНЫЕ БАТАРЕИ И БОЙЛЕРОМДЛЯ ГВС В СИСТЕМЕ ОТОПЛЕНИЯ

Схема подключения теплоаккумулятора из черной стали с одним змеевиком на солнечные батареи и бойлеромдля ГВС в системе отопления



Каталожный номер, индекс   ТІB-01-500/85 ТІB-01-500/160 ТІB-01-800/85 ТІB-01-800/160 ТІB-01-1000/160
объем теплоносителя л. 365 290 720 645 860
максимальное давление бака-акумулятора кгс/см2 3 3 3 3 3
Рпбочая температура оС 100 100 100 100 100
объем внутреннего резервуара л. 85 160 85 160 160
Макс. давление внутреннего резервуара кгс/см2 6 6 6 6 6
площадь спірального теплообменника м2 2,6 2,6 2,6 2,6 3,4
объем змеевика л. 14 14 14 14 20
Макс. рабочее давление змеевика кгс/см2 10 10 10 10 10
Внешний диаметр с изоляцией, D мм 800 800 1000 1000 1100
Внутренний диаметр, d мм 600 600 800 800 900
Полная Высота бака, H мм 1990 1990 1990 1990 1990
Высота бакас изоляцией, H1 мм 1980 1980 1980 1980 1980
Высота патрубка KZ, А мм 1620 1620 1620 1620 1620
Высота патрубка, В мм 1685 1685 1685 1685 1685
Высота патрубка, С мм 1115 1115 1115 1115 1115
Высота патрубка, Е мм 545 545 545 545 545
Высота патрубка KP, F мм 415 415 415 415 415
Высота сливного отверстия, G мм 385 385 385 385 385
Размер, Q мм 150 150 150 150 180
Диаметр резьбы, KZ дюйм 1 1/4 1 1/4 1 1/2 2    2
Диаметр резьбы, KP дюйм 1 1/4 1 1/4 1 1/2 2    2
Диаметр резьбы, CT дюйм  1/2  1/2  1/2  1/2  1/2
Диаметр резьбы, SW дюйм  3/4  3/4  3/4  3/4  3/4
Диаметр резьбы, ZW дюйм  1/2  3/4  1/2  3/4  3/4
Диаметр резьбы, GW дюйм  1/2  3/4  1/2  3/4  3/4
Диаметр резьбы, CW дюйм  1/2  1/2  1/2  1/2  1/2
Диаметр резьбы, WS дюйм 1    1    1    1    1
Диаметр резьбы, AM дюйм 1 1/4 1 1/4 1 1/4 1 1/4 1 1/4
Характеристики
Объём бака (л)
500
Объем встроенного бойлера на ГВС, (л)
160
C изоляцией
нет
Нижний теплообменник
есть
Подключение солнечного коллектора
да
