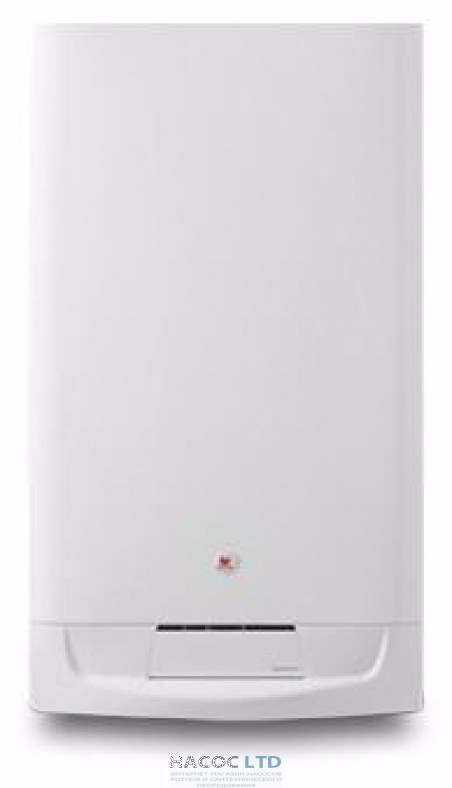

Saunier Duval Isofast F 35 H-mode

Бренд: Saunier Duval
Номер: LD88RN56
43.555,01грн .
1.405
Есть в наличии

Усовершенствованный двухконтурный котел Saunier Duval Isofast F 35 H-mode с электророзжигом предназначен для автономного теплоснабжения, а именно для обеспечения повышенных потребностей в горячей воде и отоплении помещений, оборудованных системами водяного отопления и водоснабжения.

Описание

За счет встроенного 4-х литрового мини-аккумулятора обеспечивается более точная регулировка температуры ГВС и сокращается время ожидания нагрева горячей воды. Котлы серии ISOFAST комплектуются пультом дистанционного управления со встроенным комнатным терморегулятором с недельной программой.

Котел Saunier Duval Isofast F 35 H-mode имеет закрытую камеру сгорания, КПД 91%, может давать горячей воды до 16,5 литров в минуту, при DT=30°C, и отапливает условной площади примерно 335 м².

Инновация от Saunier Duval: котел ISOFAST с герметичной камерой сгорания поставляется с функцией H-MOD. Эта функция позволяет точно выдержать мощность, расходуемую на отопление или приготовление горячей воды в случае низкой нагрузки на эти системы. Количество включений/ выключений котла может уменьшиться в четыре раза.



Основная особенность котла с функцией H-MOD - очень большой диапазон модуляции (от 5,8 дл 35 кВт).

  • H-MOD является ответом на снижение потребности в отоплении, обусловленным будущими нормами термической эффективности (RT2000…): т.е. дом площадью 120 м² с 2-мя душевыми будет требовать 6 кВт на отопление и 33,2 кВт на ГВС.
  • H-MOD оптимизирует отопление небольших жилых помещений, и дает альтернативу электрическому отоплению в таких странах как Франция.
  • H-MOD предоставляет идеальную выгоду продукта в сочетании с солнечной системой. В действительности, мощность необходимая для догрева воды в солнечной системе незначительна.
  • H-MOD уменьшает шумы котла (меньше пусков / стопов при работе на пониженной мощности)
  • H-MOD увеличивает общий КПД всей системы (меньше потери когда бойлер выключается и меньше потери при разогреве после запуска)
  • H-MOD увеличивает комфорт по отоплению и ГВС благодаря лучшему и мягкому регулированию, особенно для котлов без микроаккумуляции.
  • H-MOD увеличивает срок службы котла благодаря уменьшению количества фаз Вкл./Выкл.

Повышенный комфорт отопления достигается применением усовершенствованного трехходового клапана с шаговым приводом и самонастраивающейся автоматики управления тепловой мощностью котла.
Аппарат при определенных условиях может одновременно работать на отопление и ГВС.
Газовая автоматика котла имеет высокую чувствительность и позволяет устойчиво работать котлу при низком давлении газа.
Котел имеет возможность работать на природном и сжиженном газе. Для перевода работы котла на сжиженном газе необходимо заменить форсунки и газовый клапан.
Автоматика и устройство котла делают его работу экономной, надежной и безопасной.



Комплектация котла Saunier Duval ISOFAST



  • газовая атмосферная горелка из нержавеющей стали с блоком розжига и контроля пламени,
  • газовый клапан с модулирующим шаговым электроприводом, обеспечивающим более высокую точность регулирования, с клапаном безопасности газового блока (EVS), отсекающим подачу газа в аварийных ситуациях,
  • первичный медный теплообменник,
  • пластинчатый стальной теплообменник ГВС,
  • 4-х литровый теплоизолированный мини-аккумулятор "MICROFAST®" из нержавеющей стали с электрическим 50 Ватным теном, поддерживающим заданную температуру в мини-аккумуляторе,
  • механический фильтр на входе холодной воды (В), встроенный в гидрогруппу,
  • 3-х скоростной циркуляционный насос с возможностью выбора режимов работы насоса на плате управления и автоматическим управлением переключения скоростей.
  • расширительный бак,
  • датчик давления,
  • обновленный 3-х ходовой латунный клапан с шаговым электроприводом,
  • предохранительный клапан системы отопления,
  • предохранительный клапан системы водоснабжения,
  • автоматический воздухоотводчик, в встроенный регулируемый байпас,
  • встроенный ручной вентиль подпитки системы отопления,
  • вентилятор (в котлах с герметичной камерой сгорания) с коррекцией подачи воздуха на горение (встроенным тахометром) и возможностью управления оборотами вентилятора,
  • панель управления с ЖК дисплеем, на котором отображаются температура ОВ, ГВС, давление в отопительной системе, расход в системе ГВС, коды неисправностей котла. Панель управления оснащена светодиода-ми, сигнализирующими о состоянии работы котла. Дисплей обеспечивает 3 информационных уровня (для пользователя, для монтажника, для обслуживания в процессе эксплуатации). Параметры настроек записываются на плату блока дисплея, а не на основную плату.
  • плата управления, со встроенным микропроцессором, который диагностирует процесс работы котла и выводит автодиагностику неисправностей на дисплей в виде кодов неисправностей, запоминая последние 10 неисправностей. Это особенно полезно при случайно повторяющихся сбоях в работе.
  • дистанционный пульт управления со встроенным термостатом с недельным программированием, питающимся от 3 батареек по 1,5 V. Показывает время, дату, текущую температуру в помещении, коды неисправностей.


Защитные устройства и защитные функции котла



  • предохранительный клапан системы отопления,
  • предохранительный клапан системы ГВС,
  • датчик давления теплоносителя,
  • два аварийных датчика температуры (на подаче и обратке теплоносителя), датчик протока (турбина с магнитом) системы водоснабжения, датчик температуры в мини-аккумуляторе MICROFAST® , датчик температуры греющей воды,
  • датчик температуры горячей воды на выходе пластинчатого теплообменника, " термостат тяги (в котлах с открытой камерой сгорания),
  • маностатом тяги (в котлах с герметичной камерой сгорания), функция тепловой антиинерции (выбег насоса),
  • функция защиты от от повышения давления, функция антизалипания (антиблокировки) насоса,
  • функция антизалипания (антиблокировки) трехходового клапана, функция антизамерзания котла,
  • функция антицикличности котла, функция защиты от перегрева,
  • функция задержки розжига в режиме ГВС,
  • функция Защиты теплообменника от отложений накипи, функция Стабилизации температуры воды в мини-аккумуляторе, функция отсечения подачи газа, клапаном безопасности газового блока,
  • адаптивным управлением.

Защитные функции действуют только тогда, когда котел подключен к сетевому напряжению (штекер включен в розетку и сетевой выключатель в положении «включено») и системе газоснабжения. В случае прекращения подачи электроэнергии котел выключится, а при возобновлении подачи электроэнергии включится в работу, сохранив все предварительные настройки.



Система автоматики котла запоминает параметры системы отопления и функционирует в зависимости от:



  • температуры комнатного термостата;
  • мощности системы отопления;
  • тепловых потерь в системе.
  • В случае прекращения подачи электроэнергии котел выключится, а при возобновлении подачи электроэнергии включится в работу, сохранив все предварительные настройки.
  • В котле имеется возможность регулировки мощности системы отопления, в зависимости от потребностей, без изменения максимальной мощности для системы горячего водоснабжения.

К котлу ISOFAST возможно подключить



  • дистанционный термостат (поставляется с котлом),
  • заслонку дымохода с электроприводом,
  • датчик наружной температуры,
  • оба датчика одновременно. При этом работа котла осуществляется с экви-термическим регулированием и корректировкой комнатным термостатом,
  • прибор диагностики работы котла "DIACOM", дополнительных модулей (под заказ):
  • Isofloor - модуль теплого пола.
  • Isobox - термостатированный бак-аккумулятор санитарной воды.


С помощью платы подключения дополнительных устройств, находящейся в электроблоке аппарата возможно:



  • управление клапаном резервуара сжиженного газа (LPG), I закрытие заслонки дымохода вместе с остановкой котла,
  • выключение вытяжки в помещении, где установлен котел при включении
  • горелки аппарата,
  • управление дополнительным насосом.

Скачать инструкцию



Скачать сертификат

Способ сжигания топлива - Открытая камера сгорания
Мин. / макс, полезная тепловая мощность (теплопроизводительность), кВт - 6 - 34,6
КПД при 100% мощности, % - 91
Уровень шума, ДБ (А) - 44,6/45


Газоснабжение


Вид и тип топлива (природный газ / сжиженный газ) - G 20/G 30
Давление газа на входе природного // сжиженного, мбар - 20/30
Давление природного газа на входе в горелку после клапана: мин. / макс, мбар - 1,47-12,2
Расход природного газа мин. / макс, м3/час - 0,71-4,02
Диаметр форсунок (природный газ /сжиженный газ), мм - 1,2/0,77


Отопительный контур


Макс, температура воды в системе отопления, °С - 87
Диапазон регулир. температур в сист. отопления, °С - 87-38
Мин. / макс давление води в системе отопления, бар - 0,8/3
Емкость компенсатора объема, л - 12
Макс, объем воды в системе отопления со встроенным компенсатором объема, л - 275


Контур ГВС


Макс, температура воды в системе ГВС, °С - 60
Диапазон регулирования температур ГВС, °С - 38-60
Мин. / макс, давление воды на входе, бар - 0,7/10
Мин. расход горячей воды через котел, л/мин - 1
Макс, расход горячей воды при д t =30°C, л/мин - 16,5


Электроснабжение


Ном напряжение / частота тока, В/Гц - 230/50
Mин. потребляемая электрическая мощность, Вт - 90
Макс., потребляемая электрическая мощность, Вт - 224
Класс защиты от поражения Эл.Током / степень защиты от влияния влаги - 1/Px4D



Параметры сгорания


Температура продуктов сгорания на выходе из аппарата при мах теплопроизводительности, °С - 152
Расход воздуха при макс, теплопроизводительности, м3/ч - 62,4
Расход дымовых газов, Гр/сек - 21,9
Концентрация СО на макс, теплопроизводительности, ррм - 54,5
Концентрация С02 на макс, теплопроизводительности, % - 6,7
NOx при 0% 02 на макс, теплопроизводительности, ррм - 81,2
Класс аппарата по NOx - 3



Габариты котла


Габариты: ширина х глубина х высота, мм - 510x418x890
Штуцер газа, дюйм - 3/4
Штуцера отопительного контура, дюйм - 3/4
Штуцера контура ГВС, дюйм - 1/2
Диаметр дымовой трубы, мм - 60/100
Вес котла, кг - 50

Характеристики
Мощность кВт
31-40
Тип нагрева
отопление и горячее водоснабжение
Способ отвода газов
турбированный
Вариант монтажа
настенный
