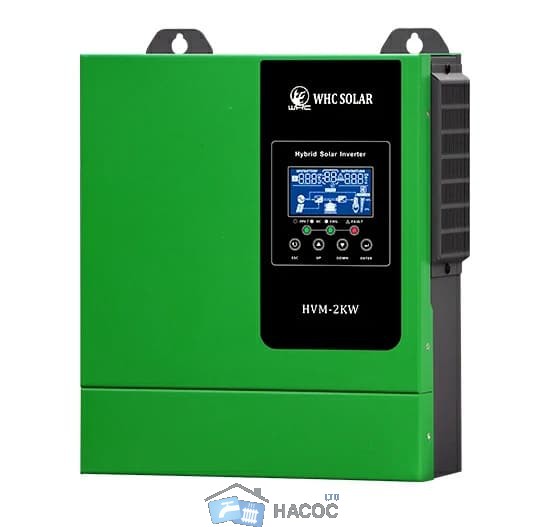

Гибридный инвертор WHC SOLAR HVM-2KW 2 кВт 24 В

WHC SOLAR HVM-2KW — однофазный гибридный инвертор мощностью 2 кВт для организации резервного и автономного электроснабжения дома, квартиры, офиса или небольшого объекта. Инвертор работает с аккумуляторной системой 24 В, солнечными панелями и электросетью или генератором.

Модель объединяет функции инвертора, зарядного устройства и солнечного контроллера MPPT, позволяя управлять несколькими источниками энергии в одной системе.

Основные преимущества

• Номинальная мощность 2 кВт для питания бытовых и других совместимых электроприборов.

• Чистая синусоида на выходе, благодаря чему инвертор подходит для оборудования, чувствительного к качеству электропитания.

• Аккумуляторная система 24 В.

• Встроенный MPPT-контроллер для эффективного использования энергии солнечных панелей.

• Максимальная мощность солнечного массива — 1200 Вт.

• Диапазон рабочего напряжения MPPT — 30–160 В DC.

• Максимальное напряжение холостого хода солнечного массива — 160 В DC.

• Максимальный ток PV-входа — 30 А.

• Максимальный ток заряда от солнечных панелей — 40 А.

• Максимальный суммарный ток заряда от сети и солнечных панелей — 80 А.

• Поддержка литиевых аккумуляторов без коммуникации с BMS.

• Возможность выбора приоритета источников питания: сеть, солнечные панели или аккумулятор.

• Настраиваемые режимы зарядки аккумулятора от солнечных панелей и электросети.

• Функция автоматического перезапуска после перегрузки и перегрева.

• Встроенные защиты от перегрузки, короткого замыкания, перегрева, перенапряжения и других аварийных состояний.

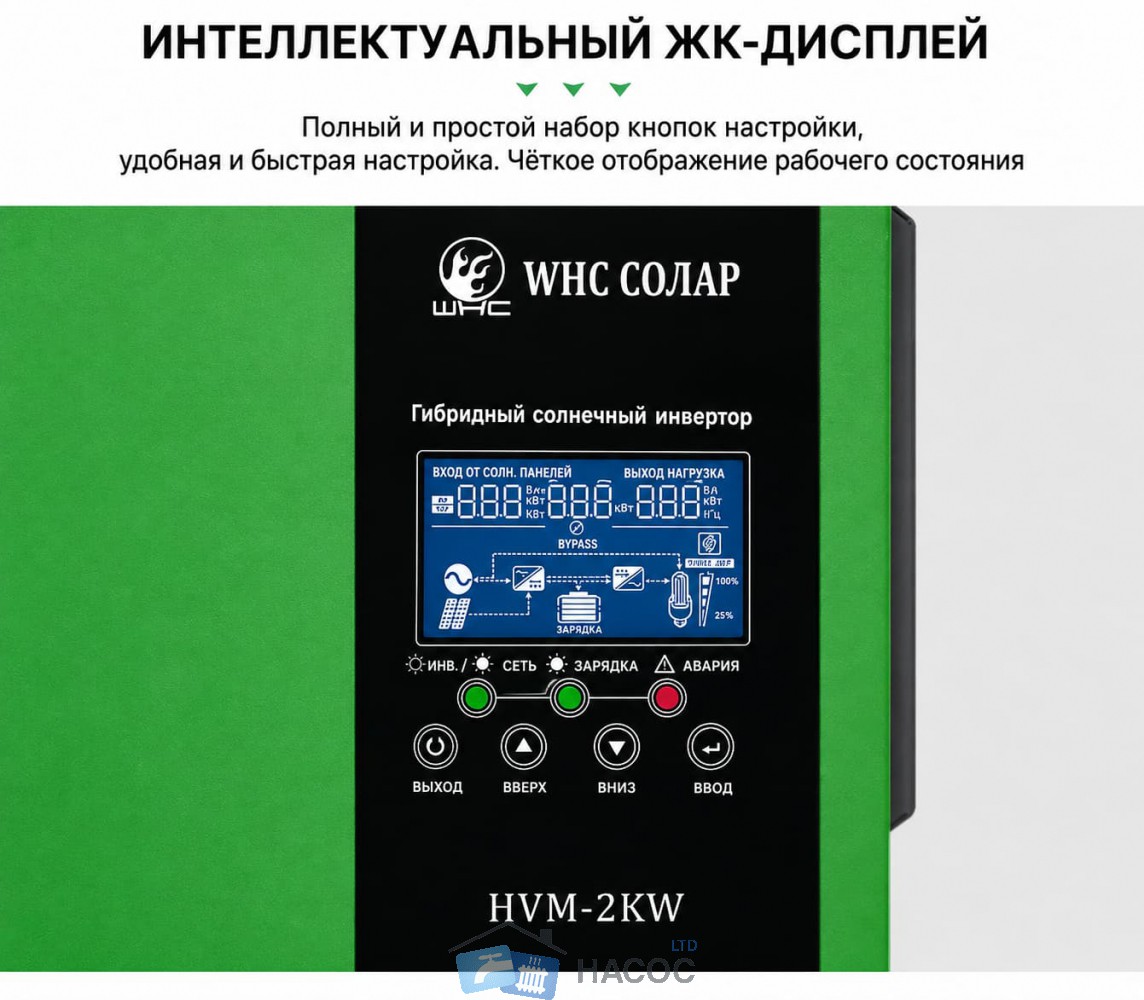

• Информативный LCD-дисплей для контроля параметров и настройки режима работы.

Как работает HVM-2KW

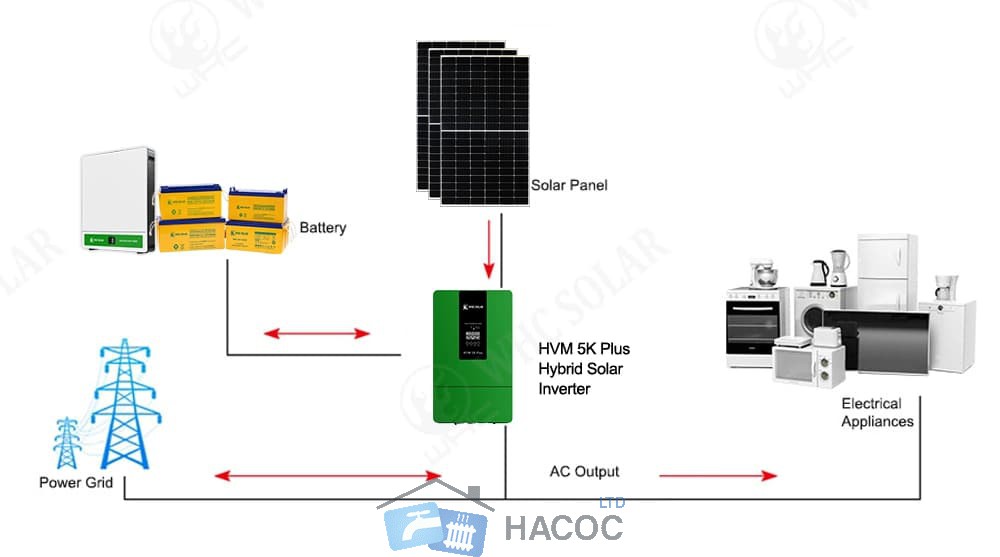

Инвертор может получать энергию одновременно из нескольких источников: солнечных панелей, аккумулятора и электросети.

В зависимости от выбранного режима приоритета солнечная энергия используется для питания нагрузки в первую очередь. При недостатке солнечной энергии нагрузка может получать питание от аккумулятора, а при снижении заряда аккумулятора или отсутствии солнечной генерации система переключается на сеть.

Также предусмотрена настройка приоритета зарядки аккумулятора. Можно выбрать зарядку преимущественно от солнечных панелей, от сети либо использовать оба источника одновременно.

Таким образом, HVM-2KW может использоваться как для резервного питания при отключениях электроэнергии, так и в составе небольшой солнечной электростанции.

Работа с аккумуляторами

Инвертор рассчитан на аккумуляторную систему 24 В.

Поддерживаются различные типы аккумуляторов, включая AGM, GEL, заливные аккумуляторы и литиевые батареи без коммуникации с инвертором.

Для литиевых аккумуляторов предусмотрен специальный режим LIB. Параметры зарядки и отключения по низкому напряжению можно настроить в соответствии с характеристиками BMS конкретной батареи.

Максимальный суммарный ток заряда от PV и сети составляет 80 А, а максимальный ток зарядки от сети — 40 А.

Подключение солнечных панелей

В HVM-2KW встроен MPPT-контроллер.

Параметры солнечного входа:

• Максимальная мощность PV-массива — 1200 Вт

• Диапазон MPPT — 30–160 В DC

• Максимальное напряжение холостого хода PV-массива — 160 В DC

• Максимальный ток PV-входа — 30 А

• Максимальный ток заряда от солнечных панелей — 40 А

При подборе солнечных панелей необходимо учитывать максимальное напряжение холостого хода массива 160 В и рабочий диапазон MPPT 30–160 В.

Выход инвертора

HVM-2KW формирует переменное напряжение с чистой синусоидой, поэтому может использоваться для питания бытовой техники и электроники.

Основные параметры:

• Номинальная мощность — 2000 Вт

• Выходное напряжение — 230 В ±5%

• Частота — 50/60 Гц

• Форма выходного сигнала — чистая синусоида

• Пиковая мощность — до 4000 Вт в течение 5 секунд

• Максимальный КПД в инверторном режиме — 94%

Частота 50 или 60 Гц выбирается настройкой.

Работа с электросетью и генератором

Инвертор поддерживает подключение сети или генератора на входе.

Номинальное входное напряжение — 230 В, частота — 50/60 Гц с автоматическим определением.

Предусмотрены различные диапазоны входного напряжения:

• режим UPS — 170–280 В

• режим Appliances — 90–280 В

• режим Generator — 90–280 В

В зависимости от настроек можно выбрать приоритет электросети, солнечной энергии или аккумулятора.

Время переключения составляет около 10 мс в режиме UPS и около 20 мс в режиме Appliances.

Защита и безопасность

WHC SOLAR HVM-2KW оборудован системой защит, которая контролирует основные аварийные режимы работы.

Предусмотрена защита от:

• перегрузки;

• короткого замыкания на выходе;

• перегрева;

• перенапряжения;

• повышенного напряжения аккумулятора;

• превышения тока PV-входа;

• перенапряжения солнечного входа;

• аварийных режимов внутренних силовых компонентов.

При возникновении неисправности код ошибки отображается на LCD-дисплее.

Технические характеристики

Для чего подходит

WHC SOLAR HVM-2KW подходит для создания компактной системы резервного или автономного электроснабжения с аккумулятором 24 В и солнечными панелями.

Инвертор может использоваться для питания освещения, компьютеров, телевизоров, холодильников, сетевого оборудования, зарядных устройств и других электроприборов в пределах допустимой мощности.

Для оборудования с высоким пусковым током необходимо учитывать ограничение по пиковой мощности инвертора и продолжительности работы в режиме перегрузки.

Важно: максимальная мощность подключаемой нагрузки — 2 кВт. При выборе аккумулятора и солнечных панелей необходимо учитывать характеристики конкретной системы и требования производителя.
