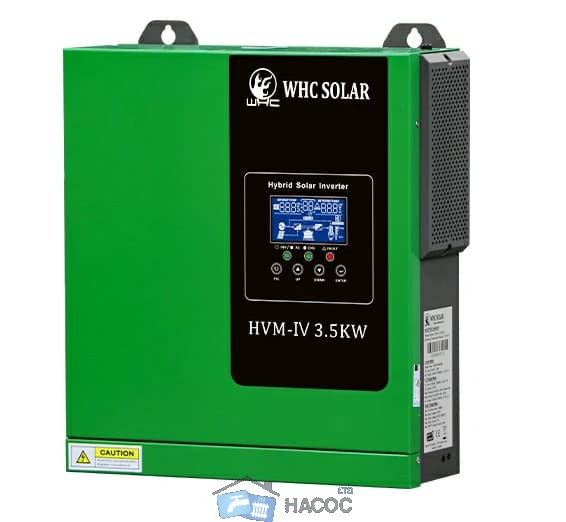

Гибридный инвертор WHC Solar HVM 3.5KW, 3.5 кВт, 24 В, MPPT 100 А

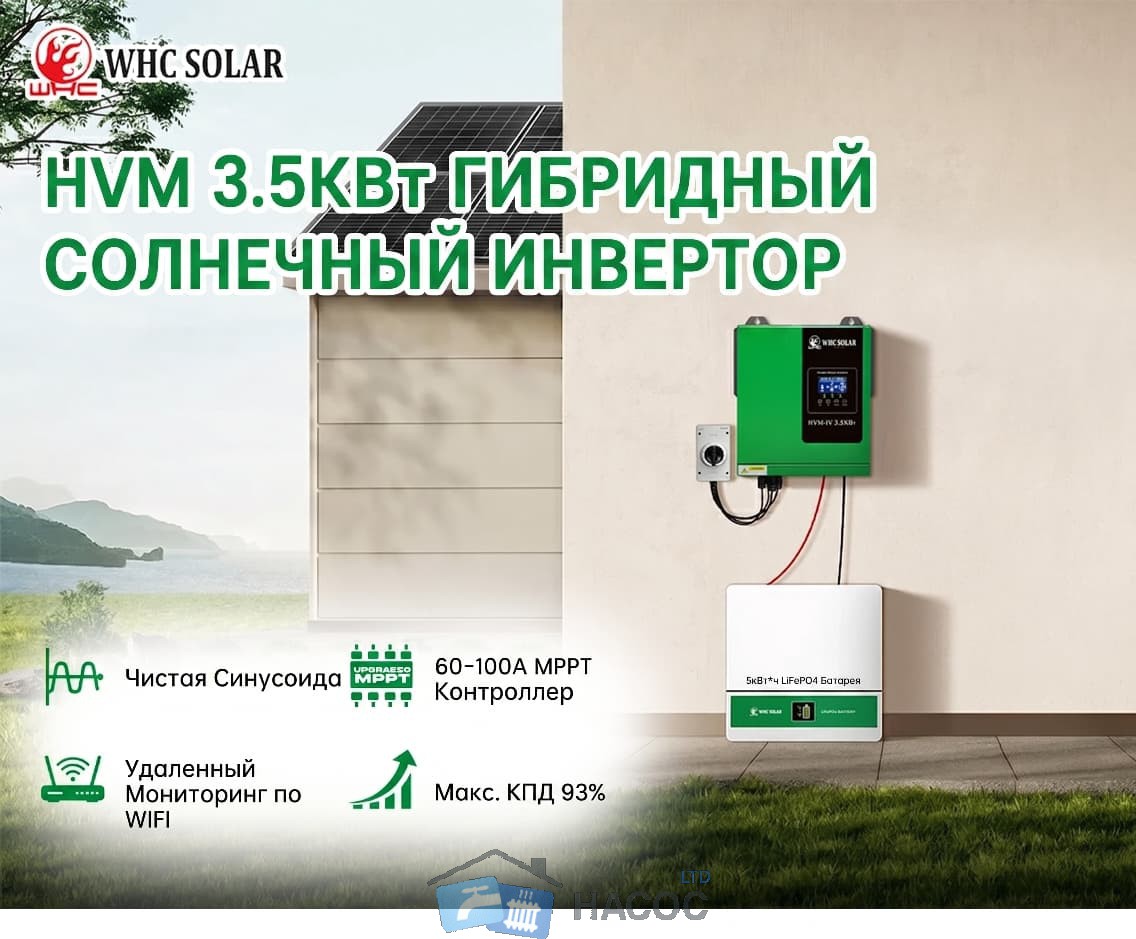

Гибридный солнечный инвертор на 3.5 кВт с чистой синусоидой, встроенным MPPT-контроллером на 100 А и функцией ИБП. Питает дом от солнца, сети и аккумуляторов, переключается на батареи за 10 мс, работает с AGM, гелевыми, свинцово-кислотными и литиевыми АКБ. Вес всего 4.4 кг, монтаж на стену.
Поставляется под заказ из Китая. Срок поставки 1,5-2 месяца морем 1 месяц Авиа
Свет в доме, даже когда его нет у соседей
HVM-IV-3.5KW собирает в одном корпусе три устройства, которые раньше приходилось покупать по отдельности. Это инвертор с чистой синусоидой на 3.5 кВт, солнечный MPPT-контроллер заряда на 100 А и зарядное устройство от сети. Плюс полноценный ИБП, который подхватывает нагрузку за 10 миллисекунд, так что компьютер не перезагрузится, а котёл не собьёт настройки.
Модель рассчитана на аккумуляторную сборку 24 В. Это разумный компромисс для дома или дачи. Батарея на 24 В дешевле 48-вольтовой сборки, но уже позволяет снять с инвертора все 3.5 кВт без просадок.
Три источника энергии, один умный выбор
Инвертор сам решает, откуда брать питание, и вы задаёте правила через меню на дисплее. Доступны четыре приоритета выхода.
UTL - сначала сеть, солнце идёт на заряд батарей. Классический сценарий, когда электричество стабильное и нужна просто подстраховка.
SOL - в приоритете солнце, сеть подхватывает при нехватке.
SBU - сначала солнце, потом батарея, и только затем сеть. Максимальная экономия на счетах.
SUF - солнце покрывает нагрузку и заряд, излишки уходят в сеть, а при нехватке солнца сеть добавляет мощность одновременно с панелями.
Отдельно настраивается приоритет заряда батарей. CSO означает заряд в первую очередь от солнца, SNU - от солнца и сети одновременно, OSO - только от солнца, даже если сеть есть.
MPPT на 100 А и массив до 4 кВт
Встроенный трекер точки максимальной мощности работает в диапазоне 30-500 В и принимает до 4000 Вт солнечных панелей при максимальном входном токе 15 А. Максимальное напряжение холостого хода массива - 500 В, что позволяет собирать длинные цепочки и экономить на кабеле.
Для ориентира. Панелями на 450 Вт можно набрать до 9 штук в одной последовательной цепочке, это 4050 Вт. Панелями на 550 Вт - до 7 штук, то есть 3850 Вт.
Ток заряда от солнца достигает 100 А, от сети - 60 А. Суммарный ток заряда ограничен теми же 100 А и настраивается в меню под ёмкость вашей батареи.
Работает почти с любыми аккумуляторами
В настройках выбирается тип батареи. Поддерживаются AGM, гелевые, обслуживаемые свинцово-кислотные (Flooded), литиевые без шины связи и режим User-Defined, где напряжения заряда и отсечки задаёте вы сами.
Заряд трёхступенчатый (Bulk, Absorption, Float). Напряжение основного заряда 29.2 В для Flooded и 28.2 В для AGM и гелевых, поддерживающий заряд 27 В, защита от перезаряда срабатывает на 32 В. Функция эквализации (EQ) периодически выравнивает элементы свинцово-кислотной батареи, разбивая сульфатацию и продлевая срок службы.
Есть функция пробуждения батареи (Battery Wake-up). Если BMS литиевой сборки ушёл в защиту и отключил выход, инвертор поможет вернуть её в работу вместо визита сервисного инженера.
Терпит плохую сеть и генератор
В режиме Appliances инвертор принимает вход от 90 до 280 В, то есть переживает просадки, от которых обычная техника уходит в защиту. В режиме UPS диапазон сужается до 170-280 В ради более деликатного питания чувствительной электроники и переключения за 10 мс вместо 20 мс. Максимально допустимое входное напряжение - 300 В. Частота определяется автоматически, 50 или 60 Гц.
Отдельный режим Generator согласует работу с бензиновым или дизельным генератором, у которого нестабильные обороты.
Защиты и надёжность
Инвертор отключает нагрузку при коротком замыкании на выходе, перегрузке свыше 110%, перегреве компонентов выше 100 градусов, перезаряде и глубоком разряде батареи. Автоматический перезапуск после перегрузки и после перегрева включён по умолчанию, поэтому ехать на объект и щёлкать тумблером не придётся.
При перегрузке в батарейном режиме срабатывает функция Overload bypass, и нагрузка автоматически переводится на сеть.

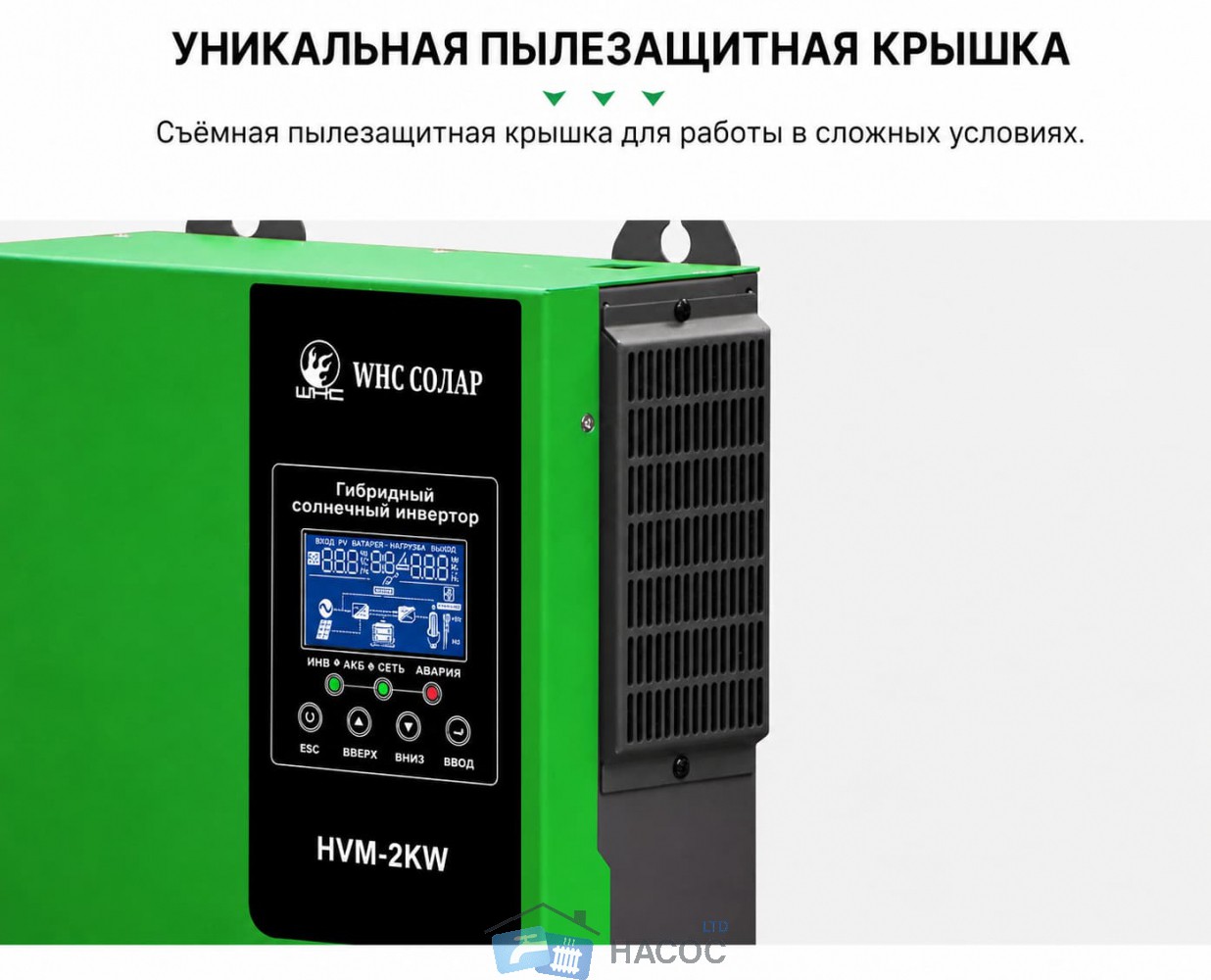

Съёмная пылезащитная крышка вентиляционной решётки нужна там, где воздух грязный - в мастерской, гараже, на ферме или на стройке. Снял, промыл, поставил обратно.
Дисплей, кнопки и Wi-Fi

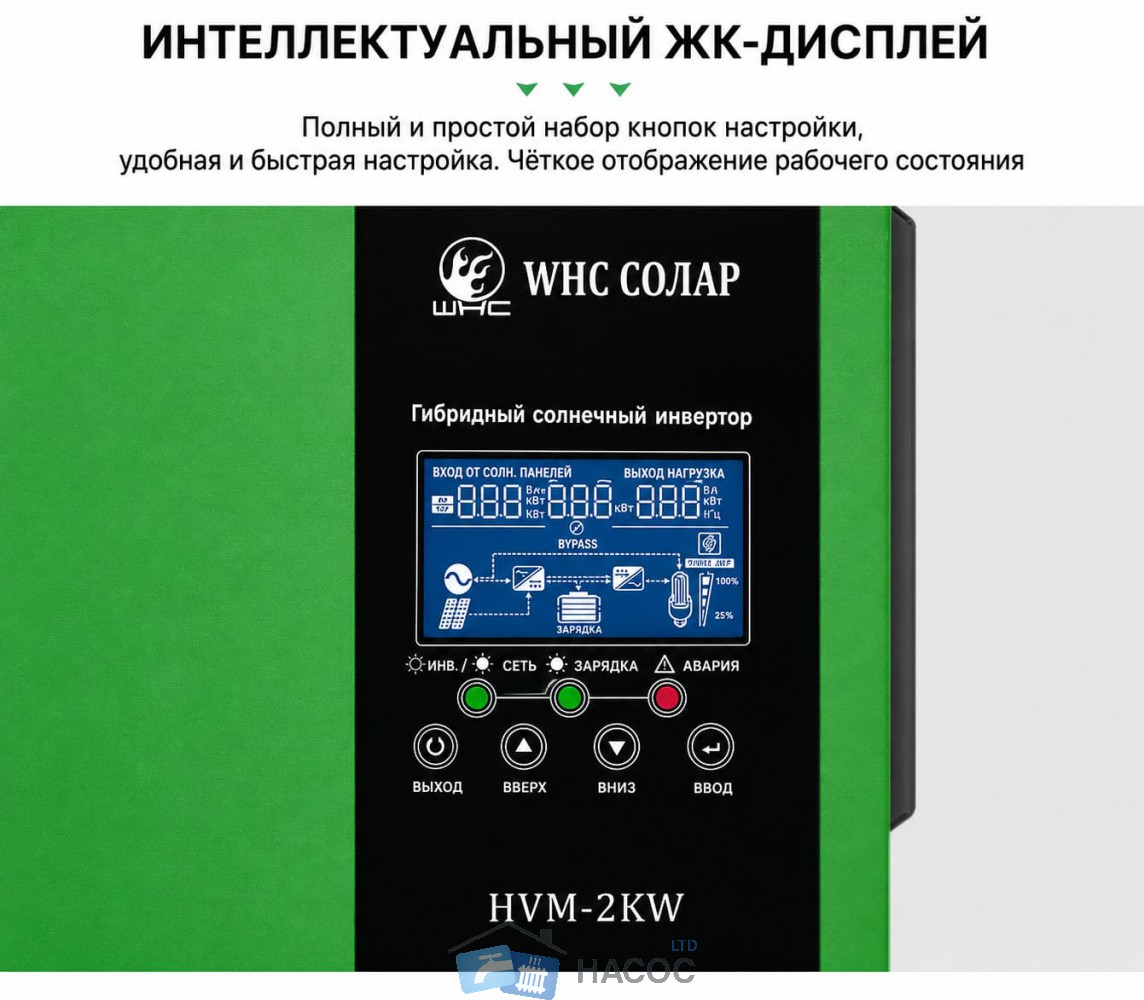

На передней панели ЖК-экран и три светодиода состояния (работа, заряд, авария). На дисплее видно напряжение входа и выхода, ток заряда, напряжение батареи, мощность нагрузки и коды ошибок. Подсветка отключаемая, зуммер настраивается в четырёх режимах вплоть до полной тишины.
Сверху расположен порт для Wi-Fi модуля. С ним статистика выработки и состояние системы доступны со смартфона из любой точки. Модуль приобретается отдельно.
Компактный и лёгкий
330 x 278 x 98 мм и 4.4 кг. Инвертор вешается на стену на три самореза M4 или M5 и не требует усиления конструкции. Монтаж строго вертикальный, на бетон или другую негорючую поверхность, с зазорами 50 см сверху и снизу и по 20 см по бокам для нормального охлаждения.
Ключевые преимущества
- Три устройства в одном корпусе. Инвертор, MPPT-контроллер и зарядное от сети
- Чистая синусоида 230 В. Безопасно для холодильников, насосов, котлов и электроники
- Пиковая мощность 7 кВт на 5 секунд для запуска двигателей и компрессоров
- Переключение на батарею за 10 мс. Техника не замечает пропадания сети
- MPPT 100 А, вход до 500 В, массив до 4000 Вт
- Четыре приоритета питания и три приоритета заряда для точной настройки под ваш тариф
- Поддержка литиевых, AGM, гелевых и обслуживаемых АКБ
- Работает от просевшей сети от 90 В и от генератора
- Съёмная пылезащитная крышка для сложных условий
- Опциональный Wi-Fi для мониторинга со смартфона
- Всего 4.4 кг, настенный монтаж
Технические характеристики
Общие
| Параметр | Значение |
|---|---|
| Модель | HVM-IV-3.5KW |
| Тип | Гибридный инвертор/зарядное устройство (off-grid) |
| Номинальная мощность | 3500 Вт |
| Пиковая мощность | 2х номинала (7000 Вт) в течение 5 секунд |
| Напряжение АКБ | 24 В |
| Габариты (Д x Ш x В) | 330 x 278 x 98 мм |
| Вес нетто | 4.4 кг |
| Рабочая температура | -10 до +55 °C |
| Температура хранения | -15 до +60 °C |
| Влажность | 5-95%, без конденсата |
Выход (режим инвертора)
| Параметр | Значение |
|---|---|
| Форма сигнала | Чистая синусоида |
| Напряжение выхода | 230 В ±5% (настройка 220 / 230 / 240 В) |
| Частота выхода | 50 или 60 Гц |
| Пиковый КПД | 94% |
| Напряжение холодного старта | 23.0 В |
| Отсечка по низкому напряжению АКБ | 21.0 / 20.4 / 19.2 В в зависимости от нагрузки (AGM и Flooded) |
| Предупреждение о низком заряде | 22.0 / 21.4 / 20.2 В в зависимости от нагрузки |
| Защита от КЗ | Электронная, в батарейном режиме |
Вход от сети (линейный режим)
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 230 В |
| Диапазон входа Appliances | 90-280 В |
| Диапазон входа UPS | 170-280 В |
| Макс. входное напряжение | 300 В |
| Частота | 50 / 60 Гц, автоопределение |
| Диапазон частоты | 40-65 Гц |
| КПД в линейном режиме | более 95% |
| Время переключения | 10 мс (UPS), 20 мс (Appliances) |
Солнечный вход и заряд
| Параметр | Значение |
|---|---|
| Тип контроллера | Встроенный MPPT |
| Номинальная мощность массива | 4000 Вт |
| Макс. напряжение холостого хода | 500 В |
| Диапазон MPPT | 30-500 В |
| Макс. входной ток | 15 А |
| Макс. ток заряда от солнца | 100 А |
| Макс. ток заряда от сети | 60 А |
| Макс. суммарный ток заряда | 100 А (по умолчанию 60 А) |
| Алгоритм заряда | Трёхступенчатый |
| Напряжение Bulk (Flooded) | 29.2 В |
| Напряжение Bulk (AGM / Gel) | 28.2 В |
| Поддерживающий заряд (Float) | 27 В |
| Защита от перезаряда | 32 В |
| Типы АКБ | AGM, Gel, Flooded, Lithium (без связи), User-Defined |
| Функция эквализации | Есть |
Подключение и связь
| Параметр | Значение |
|---|---|
| Порт связи | Wi-Fi (модуль опционально) |
| Рекомендуемый кабель АКБ | 2 AWG (38 мм²), момент затяжки 2-3 Нм |
| Макс. ток по цепи АКБ | 140 А |
| Рекомендуемый кабель AC | 10 AWG, момент затяжки 1.4-1.6 Нм |
| Рекомендуемый кабель PV | 12 AWG, момент затяжки 1.4-1.6 Нм |
| Автомат на вход AC | 50 А |
| Монтаж | Настенный, вертикальный, винты M4 или M5 |
Комплектация
- Гибридный инвертор HVM-IV-3.5KW - 1 шт.
- Руководство пользователя - 1 шт.
Wi-Fi модуль, аккумуляторы, кабели, автоматические выключатели и предохранители в комплект не входят и подбираются под конкретную систему.
Для чего подходит
- Автономное или резервное электроснабжение частного дома, дачи, коттеджа
- Небольшой офис, магазин, кафе, СТО
- Ферма, теплица, скважина с насосом
- Мастерская, гараж, стройплощадка с генератором
- Мобильные объекты и удалённые локации без стабильной сети
Вопросы и ответы
Какую нагрузку потянет инвертор?
Постоянно 3.5 кВт. Кратковременно, до 5 секунд, вдвое больше, что важно для пусковых токов насосов, компрессоров холодильника и электроинструмента.
Можно ли подключить литиевые аккумуляторы LiFePO4?
Да. В программе 05 выбирается режим LIB для литиевых батарей без шины связи, а в программах 26, 27 и 29 задаются напряжения заряда и отсечки. Также доступен режим User-Defined для полностью ручной настройки.
Сколько нужно аккумуляторов?
Сборка на 24 В, то есть минимум две батареи по 12 В последовательно. Ёмкость подбирается под нагрузку, но производитель ориентируется на 100 Ач при токе до 140 А по цепи.
Сколько панелей можно подключить?
До 4000 Вт при напряжении холостого хода массива не выше 500 В. Например, до 9 панелей по 450 Вт или до 7 панелей по 550 Вт в одной последовательной цепочке.
Будет ли работать с генератором?
Да. В программе 03 выбирается режим Gnt, специально согласованный с генераторами, у которых нестабильная частота и напряжение.
Заметит ли компьютер отключение света?
Нет. В режиме UPS переключение занимает около 10 мс, этого достаточно для блоков питания компьютеров, роутеров и телевизоров.
Можно ли следить за системой удалённо?
Да, через опциональный Wi-Fi модуль, который вставляется в порт на верхней части корпуса.
Где его вешать?
На стену вертикально, на бетон или другую негорючую поверхность, на уровне глаз для удобства чтения дисплея. Оставьте 50 см сверху и снизу и по 20 см по бокам для охлаждения.
