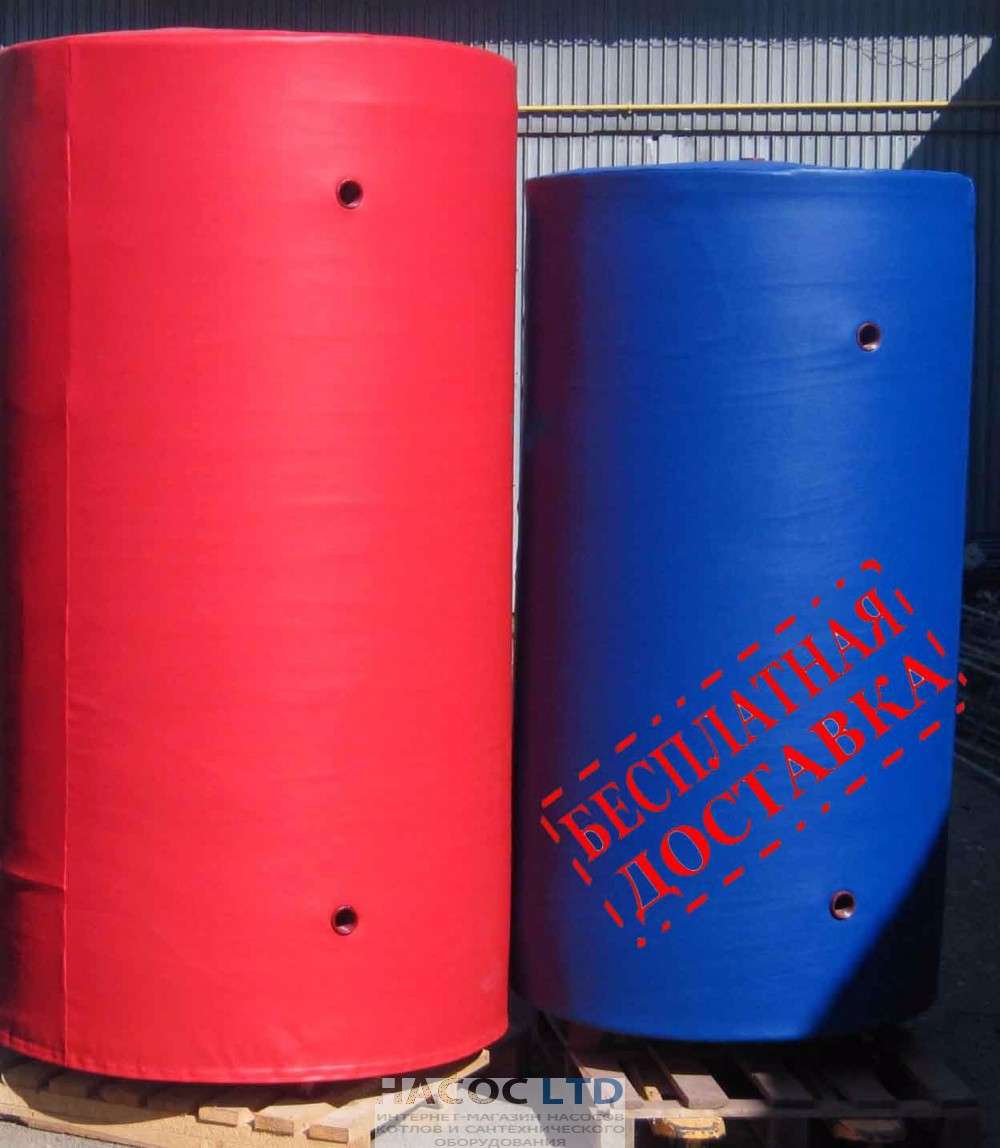

Аккумулирующая ёмкость TEI-00-1500
Буферные емкости предназначены для забора, хранения и передачи избыточной горячей воды или других жидкостей, контактирующих со сталью полученной из разных источников тепла: котлов системы отопления, солнечных батарей, тепловых насосов и т.д.
Буферные емкости - это элементы системы отопления, использующие избыток энергии котла, что остается после отдачи энергии в нагревательные радиаторы системы отопления. Буферные емкости изготовлены из черной стали. Теплоизоляция создает слой из мягкой пенополиуретановой пены толщиной 10 см. Скамейки пены составляет слой материала СКАЙ.
Резервуар без теплоизоляции. Максимальное рабочее давление 0,3 МПа
СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОАККУМУЛЯТОРА ИЗ ЧЕРНОЙ СТАЛИ В СИСТЕМЕ ОТОПЛЕНИЯ
|
| ТЕІ-00-500 | ТЕІ-00-800 | ТЕІ-00-1000 | ||
| А – высота патрубка ВП, мм | 1600 | 1740 | 1830 | ||
| Б – высота патрубка ВТ, мм | 1510 | 1650 | 1600 | ||
| В – высота патрубка НТ, мм | 460 | 600 | 550 | ||
| С – высота патрубка ЕТ, мм | 350 | 490 | 440 | ||
| Р – высота патрубка НП, мм | 200 | 340 | 290 | ||
| Е – высота сливного патрубка ЕЕ, мм | 115 | 255 | 205 | ||
| ДІ – внешний диаметр с изоляцией, мм | 800 | 950 | 1050 | ||
| Д – внутренний диаметр, мм | 600 | 750 | 850 | ||
| ДП – диаметр цилиндрической опоры, мм | 480 | 650 | 750 | ||
| Н – высота бака, мм | 1870 | 2140 | 2040 | ||
| Масса бака, кг, не больше | 103 | 133 | 159 | ||
| Название патрубков | Диаметр резьбы, дюйм |
|
|
|
| ВС - патрубок для развоздушивания | 1 |
| ВП - верхний патрубок присоединения к системе | 5/4 |
| ВТ - патрубок для верхнего термометра | 1/2 |
| НТ - патрубок для нижнего термометра | 1/2 |
| ЕТ - патрубок для ТЕН | 6/4 |
| НП - нижний патрубок для присоединения к системе | 5/4 |
| ЕЕ – патрубок для слива | 1 |
