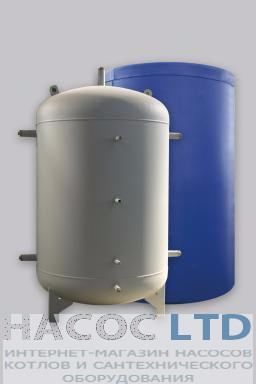

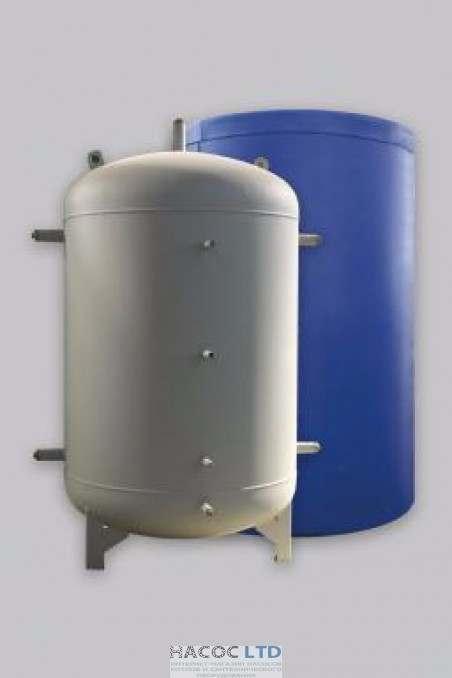

Аккумулирующая ёмкость TI-1Н0-1000 + змеевик для ГВС 25
Буферные емкости предназначены для забора, хранения и передачи избыточной горячей воды или других жидкостей, контактирующих со сталью полученной из разных источников тепла: котлов системы отопления, солнечных батарей, тепловых насосов и т.д.
Буферные резервуары - это элементы системы отопления, использующие избыток энергии котла, что остается после отдачи энергии в нагревательные радиаторы системы отопления. Буферные резервуары изготовлены из черной стали. Теплоизоляция создает слой из мягкой пенополиуретановой пены толщиной 10 см. Скамейки пены составляет слой материала СКАЙ. Резервуар c теплоизоляцией. Максимальное рабочее давление 0,3 МПа. В комплектацию добавлен один змеевик из хром-никелевой стали для горячего водоснабжения.
СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОАККУМУЛЯТОРА ИЗ ЧЕРНОЙ СТАЛИ С ОДНИМ ЗМЕЕВИКОМ ИЗ ХРОМ-НИКЕЛЕВОЙ СТАЛИ ДЛЯ ГВС В СИСТЕМЕ ОТОПЛЕНИЯ
| Объем | дм3 | 1000 | |||||
| A | мм | 2090 | |||||
| D | мм | 1110 | |||||
| B | мм | 510 | |||||
| C | мм | 1600 | |||||
| E | мм | 380 | |||||
| F | мм | 580 | |||||
| G | мм | 1055 | |||||
| H | мм | 1530 | |||||
| Соеденение | KP | 1 1/2 | |||||
| Муфта датчика температуры | CT | 1/2 | |||||
| Спуск | ZS | 3/4 | |||||
| Теплоизоляция | 100 мм полеуретановой пены | ||||||
| Зовнішня оболонка | тип матеріалу С.К.А.Й. | ||||||
| Маса | кг | 190 | |||||
.jpg)
1 - резервуар;
2 - верхняя защелка;
3 - теплоизоляция;
КР - резьбовые соединения;
ZS - спуск;
СТ - муфта датчика температуры.
