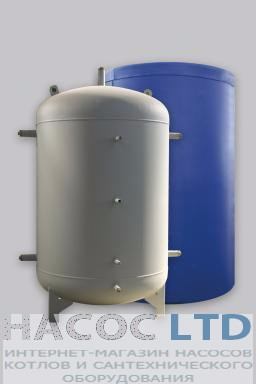

Аккумулирующая ёмкость TI-1H0-350 + змеевик для ГВС 25
Буферные емкости предназначены для забора, хранения и передачи избыточной горячей воды или других жидкостей, контактирующих со сталью полученной из разных источников тепла: котлов системы отопления, солнечных батарей, тепловых насосов и т.д.
Буферные резервуары - это элементы системы отопления, использующие избыток энергии котла, что остается после отдачи энергии в нагревательные радиаторы системы отопления. Буферные резервуары изготовлены из черной стали. Теплоизоляция создает слой из мягкой пенополиуретановой пены толщиной 10 см. Скамейки пены составляет слой материала СКАЙ. Резервуар c теплоизоляцией. Максимальное рабочее давление 0,3 МПа. В комплектацию добавлен один змеевик из хром-никелевой стали для горячего водоснабжения.

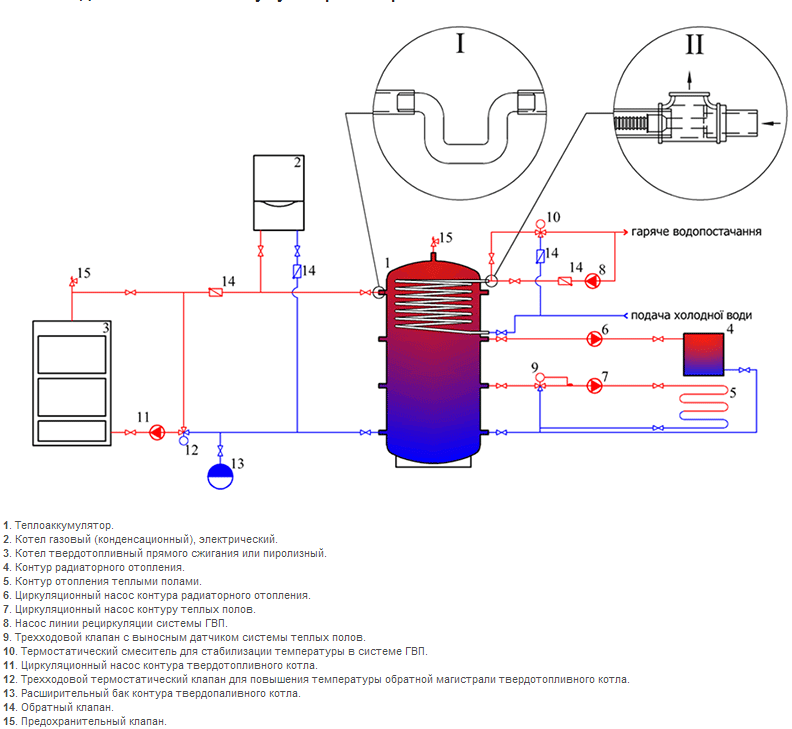

СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОАККУМУЛЯТОРА ИЗ ЧЕРНОЙ СТАЛИ С ОДНИМ ЗМЕЕВИКОМ ИЗ ХРОМ-НИКЕЛЕВОЙ СТАЛИ ДЛЯ ГВС В СИСТЕМЕ ОТОПЛЕНИЯ
Объем | дм3 | 350 | |||||
A | мм | 1895 | |||||
D | мм | 700 | |||||
B | мм | 315 | |||||
C | мм | 1630 | |||||
E | мм | 255 | |||||
F | мм | 315 | |||||
G | мм | 1000 | |||||
H | мм | 1630 | |||||
Соеденение | KP | 5/4 | |||||
Муфта датчика температуры | CT | 1/2; | |||||
Спуск | ZS | 3/4 | |||||
Теплоизоляция | |||||||
Зовнішня оболонка | тип матеріалу С.К.А.Й. | ||||||
Маса | кг | 88 |
1 - резервуар;
2 - верхняя защелка;
3 - теплоизоляция;
КР - резьбовые соединения;
ZS - спуск;
СТ - муфта датчика температуры.
