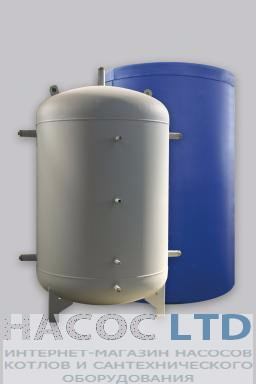

Аккумулирующая ёмкость TI-1Н1-750 + два змеевика (ГВС+СК)
Буферные емкости предназначены для забора, хранения и передачи избыточной горячей воды или других жидкостей, контактирующих со сталью полученной из разных источников тепла: котлов системы отопления, солнечных батарей, тепловых насосов и т.д.
Буферные резервуары - это элементы системы отопления, использующие избыток энергии котла, что остается после отдачи энергии в нагревательные радиаторы системы отопления. Буферные резервуары изготовлены из черной стали. Теплоизоляция создает слой из мягкой пенополиуретановой пены толщиной 10 см. Скамейки пены составляет слой материала СКАЙ. Резервуар c теплоизоляцией. Максимальное рабочее давление 0,3 МПа. В комплектаци два змеевика нижний из черной стали для солнечного коллектора, верхний из хром-никелевой стали для горячего водоснабжения.

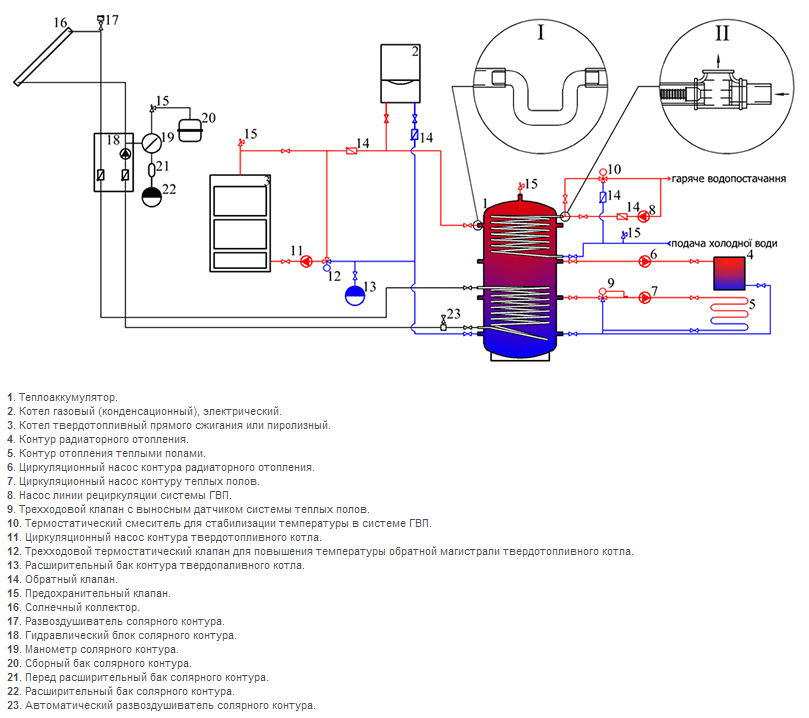

СХЕМА ПОДКЛЮЧЕНИЯ ТЕПЛОАККУМУЛЯТОРА ИЗ ЧЕРНОЙ СТАЛИ С ОДНИМ ЗМЕЕВИКОМ НА СОЛНЕЧНЫЕ БАТАРЕИ И ЗМЕЕВИКОМ ГВС В СИСТЕМЕ ОТОПЛЕНИЯ
| Объем | дм3 | 800 | |||||
| A | мм | 2000 | |||||
| D | мм | 1010 | |||||
| B | мм | 465 | |||||
| C | мм | 1555 | |||||
| E | мм | 335 | |||||
| F | мм | 535 | |||||
| G | мм | 1010 | |||||
| H | мм | 1485 | |||||
| Соеденение | KP | 1 1/2 | |||||
| Муфта датчика температуры | CT | 1/2 | |||||
| Спуск | ZS | 3/4 | |||||
| Теплоизоляция | 100 мм полеуретановой пены | ||||||
| Зовнішня оболонка | тип матеріалу С.К.А.Й. | ||||||
| Маса | кг | 150 | |||||
.jpg)
1 - резервуар;
2 - верхняя защелка;
3 - теплоизоляция;
КР - резьбовые соединения;
ZS - спуск;
СТ - муфта датчика температуры.
