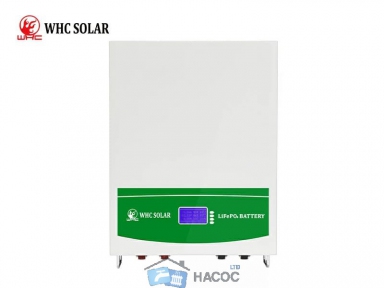

Аккумулятор WHC Solar WHC-P-51.2V300AH, LiFePO4, 51,2 В, 300 Ач, 15,36 кВт·ч
Литий-железо-фосфатный накопитель на 15,36 кВт·ч для систем 48 В. Ресурс 8000 циклов и гарантия 10 лет, металлический корпус с защитой IP40, установка на стену или на пол по выбору. Пиковая мощность 10 240 Вт, ток до 200 А, объединение до 15 модулей в массив на 230,4 кВт·ч. Связь с инвертором по RS232, RS485 и CAN.
Поставляется под заказ из Китая. Срок поставки 1,5-2 месяца
Что это за батарея
WHC-P-51.2V300AH рассчитан на дом, коттедж или коммерческий объект, где запас в пять или десять киловатт-часов уже не закрывает потребности. Один блок хранит 15,36 кВт·ч. Этого хватает, чтобы всю ночь тянуть холодильник, освещение, климат, насос, бытовую технику и рабочее оборудование, а утром снова заряжаться от панелей или от сети по ночному тарифу.
Внутри 48 призматических ячеек LiFePO4 в схеме 16S3P. Ресурс заявлен 8000 циклов, гарантия 10 лет. При одном полном цикле в сутки это больше двадцати лет расчётной работы, батарея переживает не одно поколение инверторов.
Ключевые особенности
15,36 кВт·ч в одном корпусе. Не два блока по семь и не три по пять, а один модуль на всю ночь автономии. Меньше кабелей, меньше точек отказа, меньше места на стене.
8000 циклов и 10 лет гарантии. Бюджетные сборки на переработанных ячейках отрабатывают около 2000 циклов и живут пару лет. Здесь ресурс кратно выше, поэтому цена за киловатт-час хранения за весь срок службы получается заметно ниже, чем у дешёвого аналога.
Пиковая мощность 10 240 Вт. Номинальный режим 100 А и 5120 Вт, максимальный 200 А и 10 240 Вт. Пусковые токи компрессоров, насосов, станков и сварочного инструмента проходят без просадки напряжения.
Металлический корпус, защита IP40. Не пластик и не тонкая жесть. Класс IP40 не пропускает твёрдые частицы крупнее 1 мм, что важно для гаража, подсобки, котельной, мастерской и технического помещения.
Два варианта монтажа. В комплекте настенный кронштейн и ножки, поэтому блок вешается на стену или ставится на пол. Решение принимается по месту, а не диктуется конструкцией корпуса.
Масштабирование до 230,4 кВт·ч. Параллельно объединяются до 15 модулей. Ведущая батарея сама раздаёт адреса подчинённым при включении, ручная настройка адресов не нужна. Для нагрузки свыше 10 кВт производитель предписывает минимум два блока в параллели и подключение через шинный шкаф с одинаковой длиной силовых кабелей.
Встроенная BMS с полным набором защит. Контроль напряжения каждой ячейки, тока, температуры и балансировки. Защита от перезаряда, глубокого разряда, короткого замыкания и перегрева, отсечка по короткому замыканию при 540 А за 3 мс, отключение BMS при 80 °C и обратное включение при 50 °C.

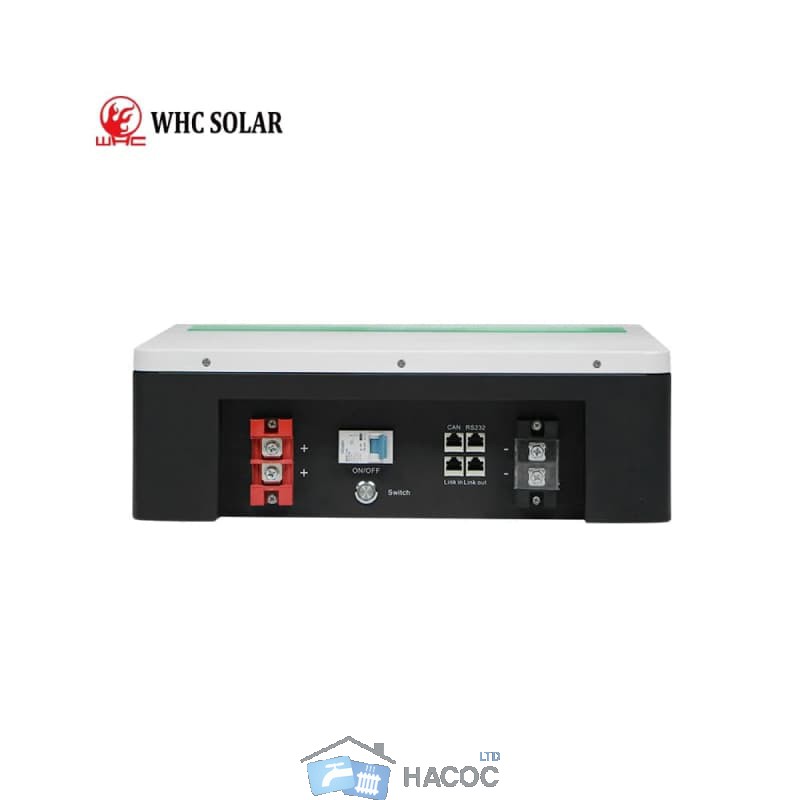

Три протокола связи, RS232, RS485 и CAN. Батарея передаёт инвертору SOC, напряжение и температуру, инвертор корректно считает глубину разряда и не уходит в ошибку по низкому напряжению.
LED-дисплей заряда и статуса. Уровень заряда, режим работы и аварийные сигналы видно сразу, без телефона и без ноутбука.
КПД 99 % и саморазряд менее 3 % в месяц. Энергия с панелей доходит до нагрузки почти без потерь, а батарея после месяца простоя остаётся заряженной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | WHC-P-51.2V300AH |
| Тип ячеек | LiFePO4 (литий-железо-фосфат), призматические |
| Конфигурация | 16S3P, 48 ячеек |
| Номинальное напряжение | 51,2 В (система 48 В) |
| Номинальная ёмкость | 300 Ач |
| Запас энергии | 15 360 Вт·ч (15,36 кВт·ч) |
| Напряжение заряда | 56,16 В |
| Напряжение отсечки разряда | 44,8 В |
| Номинальный ток заряда и разряда | 100 А |
| Номинальная мощность | 5120 Вт |
| Максимальный ток заряда и разряда | 200 А |
| Максимальная мощность | 10 240 Вт |
| Ток короткого замыкания | 540 А за 3 мс |
| Внутреннее сопротивление | ≤ 100 мОм |
| КПД | 99 % |
| Саморазряд | менее 3 % в месяц |
| Ресурс | 8000 циклов |
| Гарантия | 10 лет |
| Параллельное подключение | до 15 батарей (230,4 кВт·ч) |
| Температура заряда | от 0 °C до +55 °C |
| Температура разряда | от -20 °C до +60 °C |
| Ток заряда при -20…-10 °C | не более 0,05 C |
| Отключение BMS по перегреву | 80 °C, обратное включение при 50 °C |
| Влажность | ≤ 95 % RH |
| Максимальная высота эксплуатации | до 2000 м |
| Степень защиты | IP40 |
| Материал корпуса | металл |
| Установка | настенная или напольная |
| Индикация | LED-дисплей SOC и статуса |
| Интерфейсы связи | RS232, RS485, CAN |
| Габариты | 820 × 700 × 145 мм |
| Вес нетто | 120,77 кг |
| Вес брутто с упаковкой | около 160 кг |
| Производитель | Guangzhou WHC Solar Technology Co., Ltd |
Комплектация
Батарейный блок, настенный кронштейн, монтажная планка, крепёжный короб, силовые кабели, винт заземления, ножки и винты к ним, влагопоглотитель, руководство пользователя, протокол выходного контроля.
Совместимость с инверторами
Батарея работает с гибридными и off-grid инверторами на 48 В основных брендов, включая Deye, Growatt, Solis, SMA, MPP Solar, Studer, TBB, Victron Energy, Sungrow, GoodWe, Senergy, Pylontech, Luxpower, Voltronic Power, SolarEdge, Schneider Electric, SOFAR, SRNE, INVT, SunSynk, AiSWEI, Afore, Solplanet, Megarevo, WHC Solar.
Мощность инвертора должна быть меньше максимальной выходной мощности батарейного модуля. Для инвертора от 10 кВт и выше ставьте минимум два блока в параллель и подключайте их через шинный шкаф. Если вашей модели нет в списке или есть сомнения по протоколу, напишите нам, проверим совместимость до покупки.
Где применяется
- Домашние солнечные станции на 48 В с полной ночной автономией
- Резервное питание дома, коттеджа, квартиры при отключениях
- Магазины, кафе, офисы, мини-гостиницы, мастерские, автосервисы
- Серверные, системы видеонаблюдения, медицинские кабинеты
- Насосные станции, теплицы, фермерские хозяйства
- Автономные объекты и площадки без стабильной сети
Почему эта батарея
Первое, ресурс 8000 циклов и гарантия 10 лет вместо привычных двух или пяти. Это прямая экономия, потому что за срок службы одного такого блока дешёвый аналог придётся сменить трижды.
Второе, металлический корпус класса IP40, тогда как большинство накопителей этого класса ограничиваются IP20 или IP21.
Третье, свобода монтажа. Кронштейн и ножки уже в коробке, вешайте на стену или ставьте на пол.
Четвёртое, три протокола связи вместо одного, поэтому батарея договорится практически с любым современным гибридным инвертором.
Важно при монтаже
Батарея стоит на полу на собственных ножках, весь вес держит пол. Кронштейн вверху нужен только для страховки от опрокидывания, поэтому стена может быть любой, включая гипсокартон по каркасу, лишь бы крепёж попал в стойку или в дюбель.
Основание должно быть ровным и твёрдым. Вес блока 120,77 кг без упаковки, заносить и ставить его нужно вдвоём или втроём. Вес брутто с деревянной обрешёткой около 160 кг, это стоит учитывать при заказе доставки и подъёма на этаж.
Оставьте по 150 мм свободного пространства вокруг корпуса для вентиляции, как предписывает руководство производителя.
Документация на аккумулятор LiFePO4 WHC-P-51.2V300AH
Скачать
