Дымососный блок IMS 200 mm FCJ4C82S
Предназначен для установки на дымоходную трубу тведлотопливных котлов, в горизонтальном или вертикальном положении. Рабочее колесо с прямыми лопастями установлено со стороны теплодефлектора на вале ротора. Дымососный блок IMS 200mm FCJ4C82S усиливает тягу в дымоходной трубе во время розжига котла,он может работать по принципу естественной тяги или по принципу котла с вентилятором надува. Этот узел также есть незменимым в момент добавления новой порции топлива. Когда загрузочная дверь открыта, дымовые газы не попадают в помещение котельни.
Техническая характеристика узла дымососного IMS 200mm-FCJ4C82S
| Параметры | Един. | Модель |
| IMS 200mm | ||
| Напряжение | В | 230 В / 50 Гц |
| Обороты двигателя | об/мин. | 2780 |
| Мощность двигателя | А | 0,17 |
| Употребляимая мощность | Вт | 38 |
| Максимальная температура роботы | 0С | 300 |
| Максимальная производительность вентилятора | м3/час | 450 |
| Витяжной вентилятор | шт. | ATAS FCJ4C82S |
| Масса | кг | 16,5 |

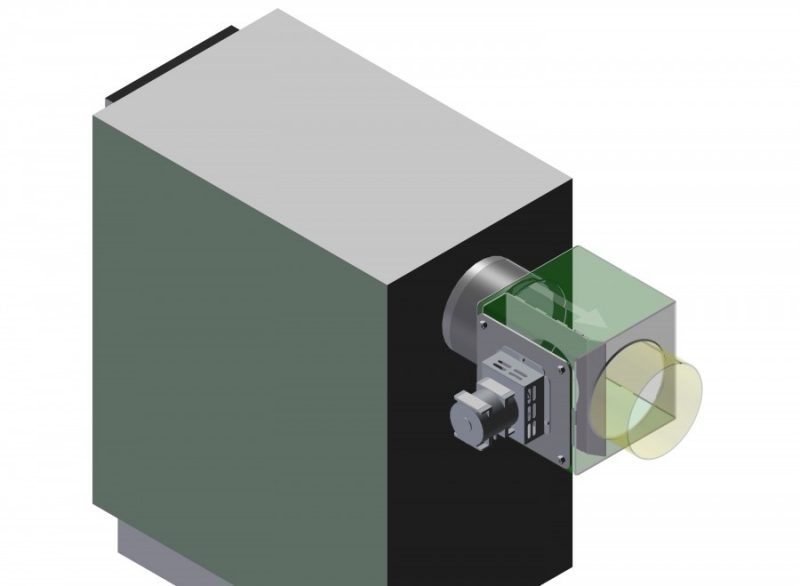

Пример установки узла дымососного IMS 200mm-FCJ4C82S
Установка узла дымососного должна производиться в месте подключении котла к дымоходу на расстоянии не менее 50 см от котла. Места соединения обработать эластичным силиконовым уплотнением устойчивым к температуре до 600 oC.

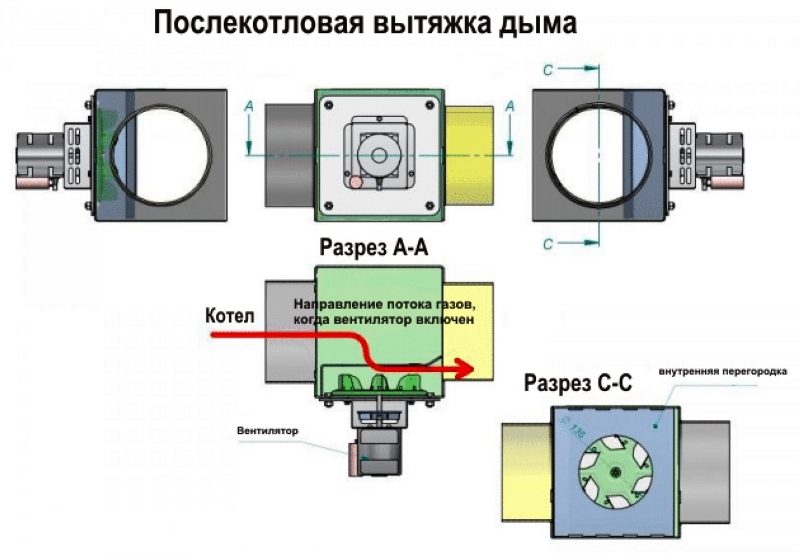

Принципиальная схема дымососного узла IMS 160mm FCJ4C52S
