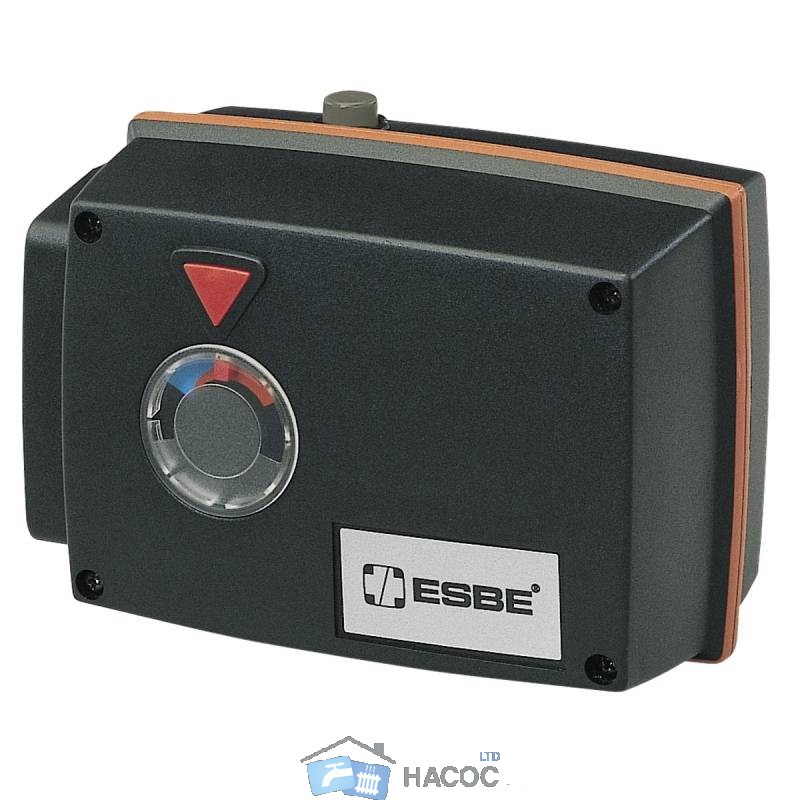

Электропривод ESBE series 90, 230 В, 3-точечный, для управления смесительными клапанами ESBE DN 15–150

Приводы ESBE серии 90 для управления смесительными клапанами ESBE DN 15–150. Эта серия оснащена кулачковыми дисками с возможностью настройки для получения диапазона действия 30°–180° и даже 270° в зависимости от версии, что делает эту серию универсальной.

Приводы ESBE серии 90 - это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски можно настроить диапазон действия от 30° до 180° за исключением 1205 33 00, который имеет диапазон действия 270°. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана. Приводы с 3-точечным сигналом управления выпускаются для напряжений 230 В перем.тока, 50 Гц, с различным временем действия, приведённым в таблице.

Подходящие смесительные клапаны

Привод поставляется вместе с переходником для облегчения подключения к ротационному смесительному клапану ESBE.

• серия VRG100*
• серия VRG200*
• серия VRG300*
• серия VRb100*
• серия MG
• серия G
• серия F
• серия BIV
• сepия T, TM
• серия H и HG
  *Требуется отдельный переход-ник, см. ниже

Присоединительные комплекты

Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE доступны в двух различных вариантах. Переходник, сконструированный для смесительных клапанов ESBE серий MG, G, F, BIV, H, HG поставляется с каждым приводом. Переходники для смесительных клапанов ESBE серий VRG и VRB могут быть заказаны отдельно.

• 1605 13 00 (поставляемый с приводом) - клапана ESBE серий MG, G, F, BIV, T, TM, H, HG
• 1605 34 00 (поставляемый с арт. номер 1205 33 00) - клапана ESBE серий MG, G, F, BIV, T, TM, H, HG
• 1605 33 00 - клапаны ESBE серий VRG, VRB

Переходники для смесительных клапанов и клапанов, встроенных в котлы, доступны в соответствии с перечисленным ниже:

• 1605 35 00 - BRV
• 1605 39 00 - Honeywell Centra ZR, DR, DRG, DRU - (DN15 – DN50)
• 1605 17 00 - Honeywell Centra Kompakt DRK/ZRK
• 1605 19 00  - CTC, линейное движение
• 1605 36 00 - BRV, Meibes, Oventrop, Watts
• 1605 13 00 - Sauter MH32…H42…
• 1605 25 00 - Siemens VBG31, VBI31, VBF21, VCI31
• 1605 14 00 - TA–VTR, TA–STM
• 1605 26 00 - Schneider Electric/TAC-TRV
• 1605 15 00 - Viessmann (DN20 – DN25)
• 1605 18 00 - WITA

Технические характеристики

• Температура окружающей среды: макс. +55°C, мин. –15°C
• Электрическое питание: 230 В, 50 Гц
• Степень защиты: IP 54
• Класс защиты: II
• Масса: 0.8 кг

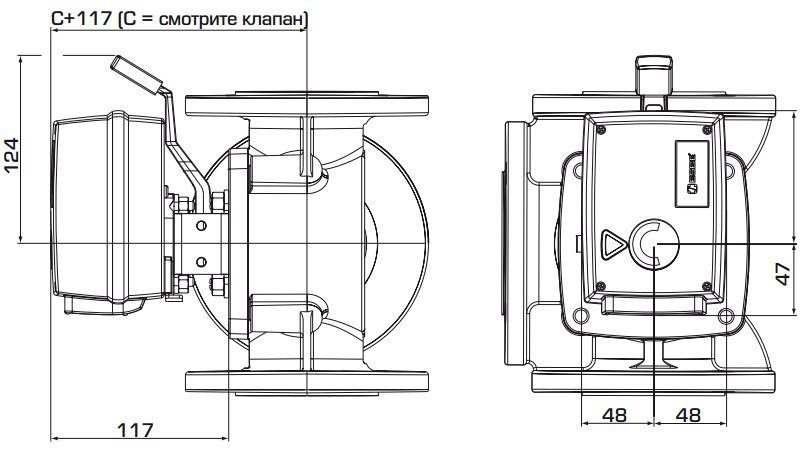

Установочные размеры для приводов серии 90 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV
