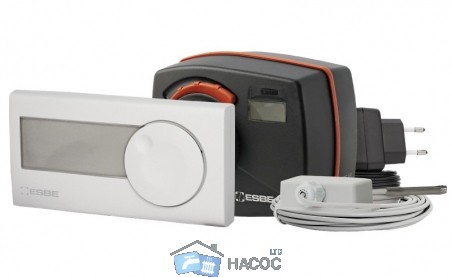

ESBE CRB 122 контроллер с приводом для клапанов VRG130 и VRB140

Продукт ESBE серии CRB100 представляет собой инновационное устройство с интегрированным приводом, оснащенное датчиком температуры помещения и удобным пользовательским интерфейсом. Его установка максимально проста и быстра. Регулировки осуществляются через удобный комнатный дисплей, оснащенный собственным датчиком температуры. Соединение дисплея с приводом осуществляется с помощью кабеля или беспроводного радиосоединения.

ПРИМЕНЕНИЕ

Контроллеры серии CRB100 созданы для обеспечения комфорта и экономии энергии в домашних условиях.

Устройство включает в себя две ключевые части: привод и комнатный дисплей.

Стильный комнатный дисплей с встроенным датчиком температуры отображает заданные параметры, включая ежедневные настройки климата и программы на день и неделю.
Привод может быть связан с комнатным дисплеем через беспроводное соединение (CRB120) для удобства установки, либо через провод (CRB110).
Встроенный таймер с программами на день и неделю позволяет настроить шесть вариантов дневной и ночной температуры, что способствует экономии электроэнергии. Изменение температуры также возможно с помощью внешних устройств (например, модуля GSM серии CRB915 от ESBE).

МОНТАЖ

Рекомендуется размещать комнатный дисплей в центральной части дома, защищенной от прямого солнечного света, для обеспечения максимального комфорта.

Устройство питается от адаптера переменного тока 230 В (в комплекте с трансформатором, кабелем длиной 1,05 м и настенным штепселем).

В комплект входит датчик температуры подающего трубопровода с кабелем 1,5 м (дополнительно доступны более длинные кабели). Датчик необходимо защитить от воздействия окружающей температуры.

CRB100 легко устанавливается на клапаны серий G, MG, F, BIV, T, TM, H и HG с 3-ходовым или 4-ходовым подключением ESBE, а также обеспечивает высокую точность регулировки и удобство установки с клапанами серий VRG, VRH и VRB.

ПОДХОДЯЩИЕ СМЕСИТЕЛЬНЫЕ КЛАПАНЫ

• Серия VRG100
• Серия VRG200
• Серия VRG300
• Серия VRH100
• Серия VRB100
• Серия MG*
• Серия G
• Серия F ≤ DN50
• Серия BIV
• Серия T и TM
• Серия H и HG

* Не 5MG

ПРИСОЕДИНИТЕЛЬНЫЕ КОМПЛЕКТЫ

Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE поставляются с каждым приводом. Переходники также могут быть заказаны отдельно. Арт. номер 16000500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Окружающая температура: макс. +55ºC, мин. -5ºC
• Диапазон температуры:

 - Датчик потока в трубопроводе: +5 до +95°C
 - Универсальный датчик: +5 до +30°C

• Степень защиты:

 - Блок привода: IP41
 - Комнатный дисплей: IP20
Класс защиты: II

• Электропитание:

 - Блок привода: 230 ± 10 % В перем. тока, 50 Гц
 - Комнатный дисплей – беспроводное соединение: 2x 1,5 В LR6/AA

• Потребление энергии - 230 В перем. тока: 10 ВА
• Срок службы батареи, беспроводной комнатный дисплей: 1 год
• Номинальное напряжение вспомогательного выключателя: 6(3) A 250 В переменного тока
• Крутящий момент: 6 Нм
• Время закрытия при макс. скорости: 30 с
• Класс контроля температуры ErP: IV
• Потребление электроэнергии: 2%
• Масса: 0.9 кг
• Кабель комнатного дисплея: 20 м
• Радиочастота CRB120: 868 МГц
