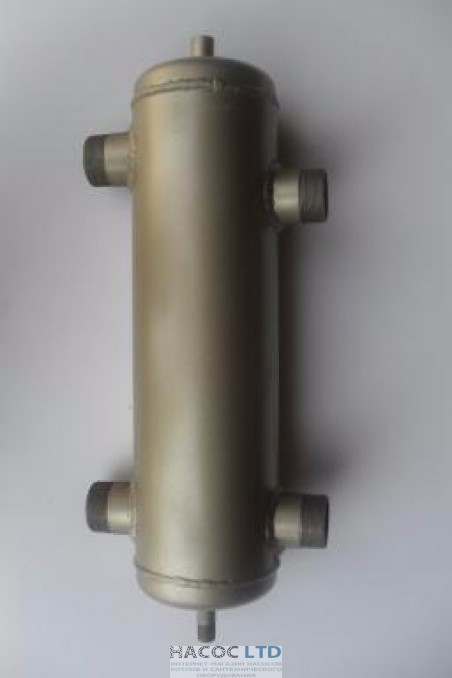

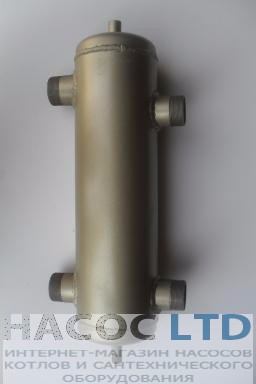

Гидравлический разделитель (гидрострелка) HS 32/90 70кВт

Гидравлические стрелки тип HSF, HS

Гидравлические стрелки предназначены для разделения котельного и отопительного контуров. Применяются в системах средней и большой мощности, состоящие из одного или более котлов и нескольких отопительных контуров. Обеспечивают независимость работы вышеперечисленных контуров без необходимости уравновешиванием обращения теплоносителя. Применить гидравлические стрелки целесообразно в системах с большими объемами теплоносителя и большой мощностью отопительных комплексов (например, при модернизации системы центрального отопления).

Особенности:

• разделение котельного и отопительного контуров

• содержание независимых потоков в циркуляционном кругу котла и отопительных контуров

• уравновешивает потоки теплоносителя котельного и отопительных контуров

• отмучивания теплоносителя;

• удаление воздуха из теплоносителя.

Строение:

Гидравлическая стрелка устроена как стальной цилиндрический резервуар из низкоуглеродистой стали, окрашен снаружи. На корпусе (1) установлены четыре патрубка. Патрубки впускной (2) и выпускной (3) служат для подключения котельного контура, а выпускной (4) и впускной (5) обслуживают греющий контур. В резервуаре (HSF), установлена ??перфорированная перегородка, а в (HS) гильза для измерения температуры (6). Перфорированная перегородка исключает прямую циркуляцию

теплоносителя из котлового в отопительный контур, одновременно помогает обеспечить эффект развоздушивания (Удаление воздуха). В верхней части резервуара установлен патрубок (7), предназначенный для подключения автоматического клапана для выпуска воздуха (автоматического "воздухоотводчик"). В нижней части резервуара встроенные перегородки (9), усиливают процесс сбора шлама из теплоносителя. Для очистки гидравлической стрелки от образования при работе загрязнений, служит патрубок (10), к которому подключают вентиль.

Принцип работы:

При применении гидравлической стрелки в котельных системах происходит разделение котельного и отопительного контуров. Во время работы системы различают три основных ее состояния работы:

• состояние, когда количество теплоносителя по первичной стороне (котельное круг) соответствует количеству теплоносителя используется отопительной системой (рис.1). Количество изготовленного тепла Qk равно количеству потребленного тепла Qo.

• когда происходит уменьшение потребления тепла Qo в отопительной системе (прикрытия регулирующих клапанов и т.д.), что сопровождается протеканием части потока теплоносителя вдоль гидравлической стрелки (рис.2). Остаток тепла Qk возвращается к котлового контура, информирует котловую автоматику о необходимости уменьшения мощности котлов или их исключения.

• если потребность в тепле Qo превышает производимое котлами тепло Qk, то насосы отопительной системы создают подсос обратного потока (рис. 3). Это приводит к понижению температуры "подачи" отопительного контура. Для котельной автоматики это является сигналом о том, что нужно увеличить мощность работающего котла или включить следующий котел.

Целесообразно также подчеркнуть, что запуск котлов (котлового контура) должен происходить при полностью выключенной циркуляции в отопительной системе для предотвращения низкотемпературной коррозии.

1. Корпус

2. Вход для подачи от котельного контура.

3. Патрубок для возврата теплоносителя в котельный контур

4. Подача в отопительный контур.

5. Патрубок для возврата теплоносителя в отопительный

6. Перфорированная перегородка (для HSF), гильза измерения температура (для HS).

7. Патрубок воздушного клапана.

8. Патрубок (HSF).

9. Перегородки сборника шлама.

10. Патрубок подключения контур. спускового / отстойного клапана.
