Контроллер Esbe CRA 121
Серия CRA120 - контроллер, поддерживающий постоянную температуру теплоносителя, подходит для систем большого размера и клапанов типа 3F. Изделие прекрасно подходит для сфер применения, где необходимо поддержание постоянной температуры воды. Установка температуры выполняется с помощью удобных кнопок и графического интерфейса. Контроллер разработан для управления ротационными клапанами DN15-150и имеет рабочий диапазон 30-180°. Серия может легко управляться вручную кнопкой выключения и рычагом.
ИСПОЛЬЗОВАНИЕ
Серия ESBE CRA120 включает приводы и контроллеры, предназначенные для использования со смесительными или отводными клапанами. Установка температуры выполняется с помощью простого в использовании дисплея.
МОНТАЖ
Питание обеспечивается адаптером 230 В переменного тока (поставляется вместе с трансформатором и кабелем) или 24 В переменного тока (только с кабелем). Блок контроллера с дисплеем включается в комплект поставки для облегчения монтажа на стене и подходит для таких областей применения, где клапан и привод находятся в труднодоступной позиции. В комплект поставки входит кабель длиной 1.5 м для подсоединения к приводу. В комплект поставки входит датчик подающего трубопровода с кабелем 1.5 м (кабель большей длины
продается отдельно). Датчик должен быть изолирован от воздействия температуры окружающей среды. Изделия серии CRA120 рекомендуется устанавливать на клапаны ESBE серии F.
ПОДХОДЯЩИЕ СМЕСИТЕЛЬНЫЕ КЛАПАНЫ
Контроллер поставляется вместе с монтажным комплектом для облегчения подключения к ротационному смесительному клапану ESBE.
ПРИСОЕДИНИТЕЛЬНЫЕ КОМПЛЕКТЫ
Необходимые переходники для облегчения монтажа на ротационный смесительный клапан ESBE поставляются с каждым приводом. При необходимости могут быть заказаны отдельные переходники, как указано ниже
Арт. номер
1605 33 00____Клапаны ESBE серии VRG, VRH, VRB
1605 13 00____Клапаны ESBE серий MG, G, F, BIV, T, TM, H, HG
Переходники для смесительных клапанов и клапанов, встроенных в котлы, доступны в соответствии с указанным ниже:
Арт. номер
1605 35 00____BRV
1605 39 00____Honeywell Centra ZR, DR, DRG, DRU (DN15–DN50)
1605 17 00____Honeywell Centra Kompakt DRK/ZRK
1605 19 00____CTC, линейное движение
1605 36 00____BRV, Meibes, Oventrop, Watts
1605 13 00____Sauter MH32…H42…
1605 25 00____Siemens VBG31, VBI31, VBF21, VCI31
1605 14 00____TA–VTR, TA–STM
1605 26 00____Schneider Electric/TAC-TRV
1605 15 00____Viessmann (DN20–DN25)
1605 18 00____WITA

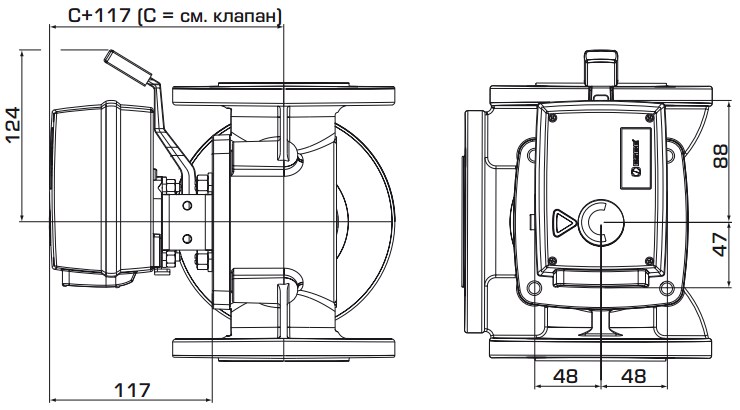

Установочные размеры для приводов серии CRA120 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV

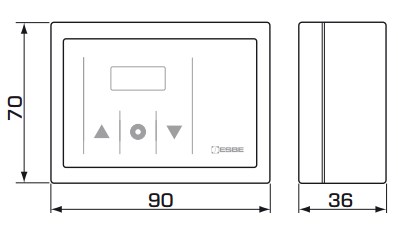

Установочные размеры для блока управления

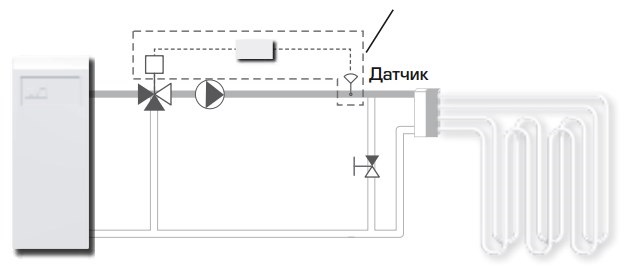

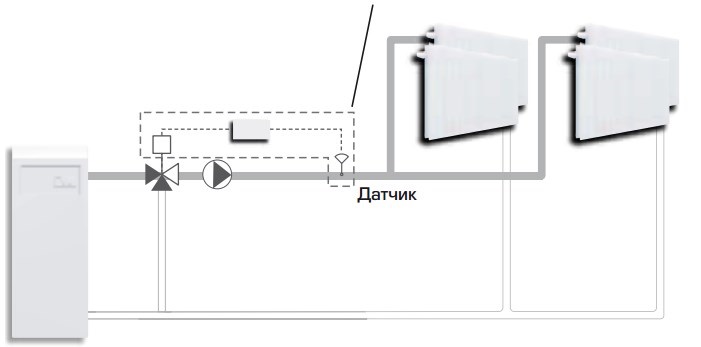

ПРИМЕРЫ УСТАНОВКИ

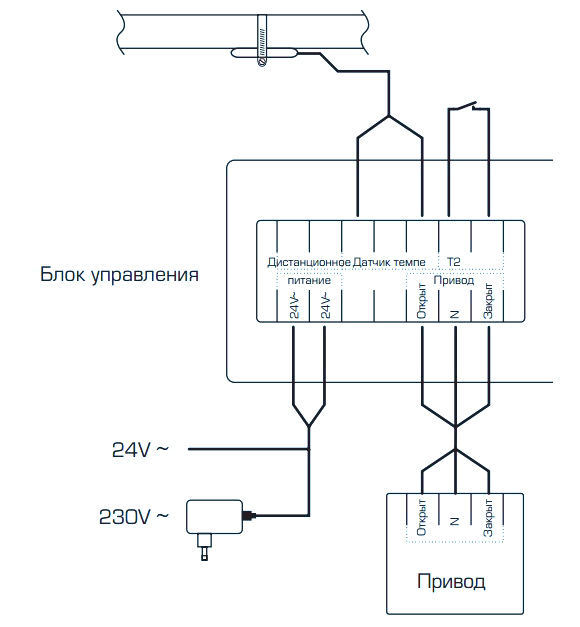

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Esbe CRA 121
- Окружающая температура, макс.,ºС +55
- Окружающая температура, мин.,ºС - 5
- Электропитание, В 230
- Время закрытия при макс. скорости, сек 120
- Крутящий момент, Нм 15
- Степень защиты IP41
- Класс защиты II
- Масса, кг 0,4
