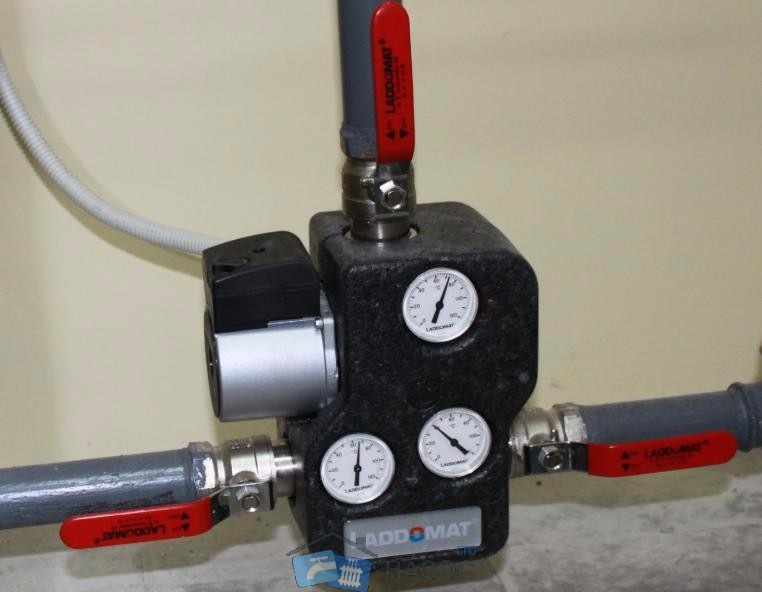

Laddomat 20 (Ладдомат 20) Контур подмеса для котлов мощностью до 60 Квт

Laddomat 20 предназначен для подключения к системам центрального отопления и используются вместе с котлами, работающими на твердом топливе, и буферными емкостями в целях защиты котлов от конденсации водяных паров из дымового газа. Laddomat 20 обеспечивает быстрое достижение, а потом и поддержание рабочей температуры котла путем плавного уменьшения или увеличения проходного сечения обратной линии, ведущей от центрального отопления к перепускному каналу. Помимо группы Laddomat 20, которая уже включает в себя циркуляционный насос типа в отопительной системе может быть смонтирован трехходовой термостатический клапан с циркуляционным насосом, например клапан CTV.

Характеристики группы Laddomat 20:

• Подключается к системам отопления вместе котлами для работы на твердом топливе и буферными емкостями
• Ladomat 20 поддерживает температуру в котле на уровне мин. 45- 72°С, (зависит от патрона) предохраняя котел от конденсации.
• Встроенный термостат начинает пропускать воду из обратной линии системы отопления, как только котел достигнет температуры 45- 72°С, (зависит от патрона)
• При падении температуры ниже 45- 72°С, (зависит от патрона) циркуляционный насос перепускает воду из подающей линии в обратную, посредством короткого замыкания через Laddomat 20.
• Встроен циркуляционный насос и три контрольных термометра, по одному на каждом входе.
• Компактное исполнение. Ladomat 20 Занимает мало места, прост в монтаже и эксплуатации.

Характеристики клапана CVT:

• Подключается к системам отопления вместе с твердотопливными котлами и буферными емкостями
• Поддерживает температуру в котле на уровне мин. 60°С, предохраняя котел от конденсации.
• Как только котел достигнет температуры 60°С, встроенный термостат начинает пропускать воду из обратной линии системы отопления в котел.
• При падении температуры ниже 60°С циркуляционный насос перепускает воду из подающей линии в обратную, посредством короткого замыкания через клапан CTV.
• Циркуляционный насос должен соответствовать величине котла. в данной модели стоит насос типа Laddomat LM 6
• 3 x R25 с кранами под ключ
