Pedrollo TOP VORTEX
Насос TOP-VORTEX применяется для подъема загрязненных вод и химически неагрессивных жидкостей. Использованные конструктивные решения обеспечивают простоту в эксплуатации и безопасность благодаря полному охлаждению двигателя и двойному механическому уплотнению. Насос рекомендован для применения в быту, для подъема загрязненных вод, осушения бассейнов, сливных колодцев и приямков, отвода бытовых стоков, в том числе при наличии во взвеси твердых частиц диаметром до 20 мм.
Насос TOP-VORTEX, благодаря проверенной системе VORTEX, обеспечивает отвод загрязненных вод с твердыми частицами во взвеси без риска засорения рабочего колеса.

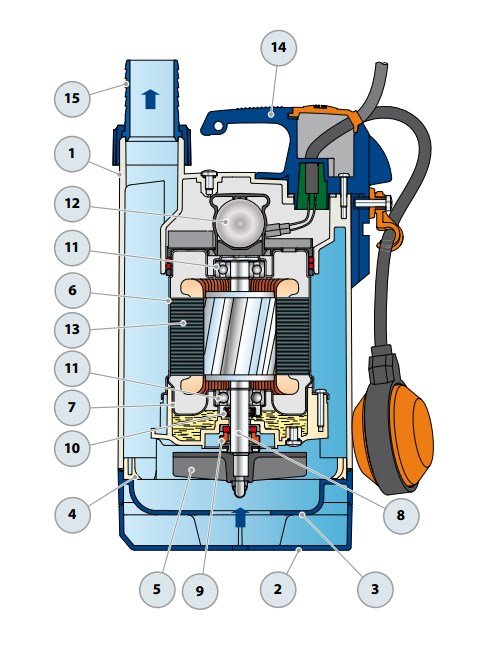

Конструктивные характеристики
Нагнетательный корпус: технополимер, усиленный стекловолокном, с повышенной стойкостью к ударам и коррозии.
Патрубок с резьбой ISO 228/1. всасывающая решетка: технополимер
Рабочее колесо: технополимер
Крышка двигателя: нержавеющая сталь AISI 304.
Ведущий вал: нержавеющая сталь EN 10088-3 - 1.4104.
Двойное механическое уплотнение: керамика - графит -NBR со стороны насоса и уплотнительное кольцо со стороны двигателя. Между ними расположена запорная масляная камера для смазки и охлаждения уплотнения в случае отсутствия воды.
Двигатель: погружной, асинхронный, однофазный, с непрерывным режимом работы. TOP-VORTEX: однофазный 220-240 В - 50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.
Изоляция: класс F.
Степень защиты: IP 68.
Эксплуатационные характеристики
Производительность до 180 л/мин (10.8 м3/час)
Напор до 7 м

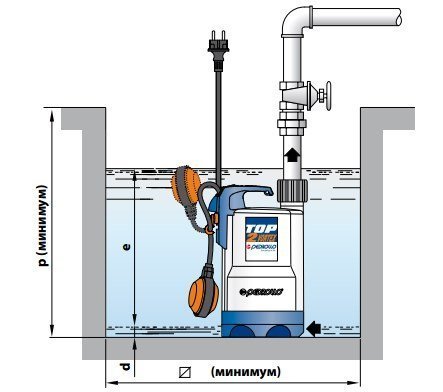

Границы применения
Глубина до 3 м
Температура жидкости до +40°C (+90°C на время не более 3 минут)
Диаметр твердых частиц во взвеси до 20 мм
Уровень оставшейся воды до 25 мм от дна
Исполнение и техника безопасности
EN 60 335-1
EN 60034-1
IEC 335-1
IEC 34-1
CEI 61-150
CEI 2-3

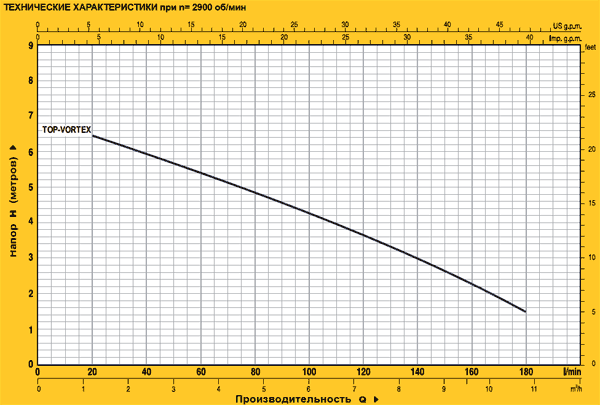

Гидравлические характеристики
| Модель | Мощность | Производительность | м3/ч | 0 | 1,2 | 2,4 | 3,6 | 4,8 | 6 | 7,2 | 8,4 | 9,6 | 10,8 | |
| кВт | л.с. | л/мин | 0 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | ||
| TOP VORTEX | 0,37 | 0,5 | Напор, м | 7 | 6,5 | 6 | 5,4 | 4,8 | 4,2 | 3,5 | 3 | 2,5 | 1,5 | |

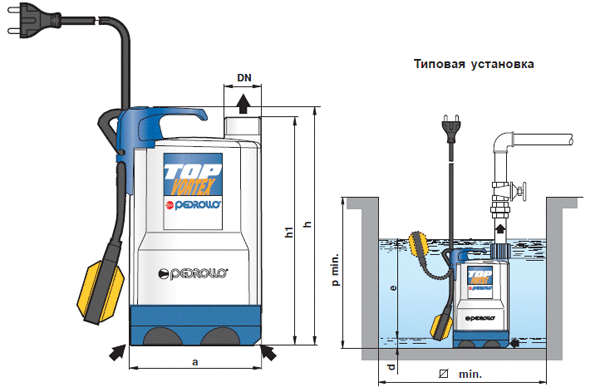

Габариты
| Модель | Патрубок DN | Размеры, мм | Вес, кг | ||||||
| a | h | h1 | d | e | p | ||||
| TOP VORTEX | 1 1/4" | 152 | 288 | 268 | 25 | регулир. | 350 | 350 | 5 |
