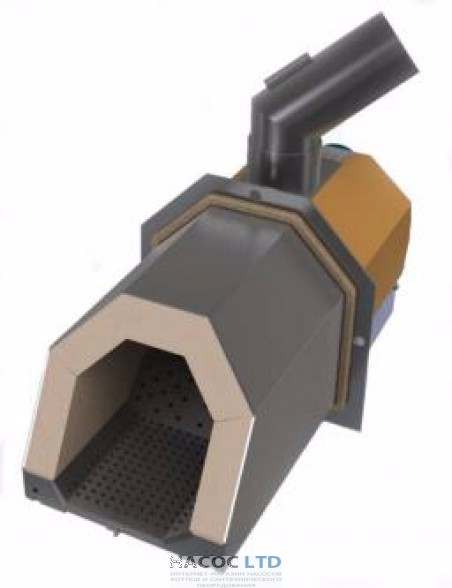

Пеллетная горелка OXI Ceramik+ 40

53.474,99грн .
1.550
Есть в наличии

 Автоматическая, самоочищающаяся пеллетная горелка с подвижным колосником

  • Камера горения выполнена из жаропрочной керамики
  • В конструкции горелки использованы жаропрочные нержавеющие стали
  • Автоматика горелки обеспечивает управление горелкой, подающим шнеком, дымососом, подачей на бойлер горячей воды, температурой котла, обеспечивает плавную модуляцию мощности горелки
  • Высокий КПД сжигания топлива
  • Автоматическое выключение и включение горелки при потере электрического тока
  • Стандартная комплектация: горелка, автоматика, шнек 1,5м, датчик температуры котла, аварийный датчик.



Описание

Пеллетная горелка OXI Ceramik+ полностью автоматизированная горелка.

Горелки OXI Ceramik+ оснащены подвижными колосниками из жаропрочной стали, камера горения изготовлена из огнеупорной керамики. Распределение первичного и вторичного воздуха организовано таким образом, который позволяет добиться максимального КПД сжигания топлива во всех режимах работы горелки.

Предназначены для установки в водогрейных котлах. Могут устанавливаться для замены существующих газовых или жидкотопливных горелок.

При разработке конструкции горелок серии OXI Ceramik+ применены технические решения, которые обеспечивают:

  • Стабильную работу горелки на пеллете диаметром 6-8 мм, с зольностью до 5%. Возможность работы на пеллете с зольностью более 5% при нагрузке ниже номинальной. Достигается за счёт подвижных колосников, качественного распределения первичного и вторичного воздуха, керамической топки горелки.
  • Пожаробезопасность. Достигается за счёт разрыва струи подачи топлива, контрольных функций автоматики, специально построенной системе распределения воздуха.
  • Возможность стабильной работы горелки при перепадах напряжения в диапазоне 190 — 250 В.
  • Высокий КПД сжигания пеллеты — более 98%. Достигнут благодаря системе распределения воздуха, алгоритму работы автоматики, керамической топке горелке.
  • Модуляцию мощности горелки в широком диапазоне при сохранении высокого КПД
  • Возможность оптимальной настройки горелки для соответствующего котла и системы отопления, для достижения максимального КПД системы. Достигается за счёт алгоритма работы автоматики и широкого диапазона регулирования горелки.
  • Длительный срок службы горелки. В конструкции горелки использованы комплектующие ведущих производителей (EBM, Belimo, Bopla), материалы, из которых изготовлена горелка соответствуют температурным режимам и имеют высокий запас прочности и износостойкости.
  • Компактные размеры и высокое качество продукта

Автоматика горелки OXI Ceramik+

В основе автоматики горелки OXI Ceramik+ заложен достаточно сложный алгоритм, обеспечивающий качественную работу горелки во всех режимах и взаимодействие горелки с котельной и системой отопления.

Меню пользователя даёт возможность устанавливать базовые настройки:

  • температуру котла
  • температуру в помещении
  • температуру бойлера горячего водоснабжения
  • выбирать тип топлива
  • изменять мощность горелки
  • выбирать летний или зимний режим эксплуатации

Меню для сервисных инженеров позволяет настраивать горелку в широком диапазоне в зависимости от качества топлива, температурных режимов потребителей, особенностей котла, котельной и системы отопления.



Конструкция горелок OXI Ceramik+



  1. Топка горелки.
  2. Фланец горелки.
  3. Огнеупорная керамика.
  4. Подвижный колосник.
  5. Неподвижный колосник.
  6. Крышка горелки.
  7. Кольцо питателя.
  8. Колено топливоподачи.
  9. Гофрированный топливопровод.
  10. Питатель.
  11. Привод питателя.
  12. Привод подвижного колосника.
  13. Вентилятор.
  14. Зажигалка.
  15.  Фотодатчик.
  16. Блок коммутации.

Стандартный комплект поставки горелок OXI Ceramik+

  1. Горелка
  2. Контроллер управления OXI КП 02.01
  3. Датчик температуры котла
  4. Датчик температуры питателя Гофрированный топливопровод
  5. Подающий шнек 1,5 м
  6. Инструкция по монтажу и эксплуатации, технический паспорт, гарантийный талон

Технические характеристики горелок Ceramik+

Технические параметры

Модель горелки

Ceramik+ 20

Ceramik+ 30

Ceramik+ 40

Ceramik+ 50

Тепловая мощность макс.

кВт

20

30

40

50

Тепловая мощность мин.

кВт

10

10

10

10

Модуляция мощности



V

V

V

V

Тип топлива



Гранулированная пеллета DIN Plus

Система автоматической очистки



V

 V

V

    V

Габаритные размеры:





Высота

мм

265

Ширина

мм

258

Глубина

мм

652

Диаметр колена горелки

мм

70

Установочные размеры топки:





Ширина топки

мм

204

Высота топки

мм

192

Минимальное разрежение в топке

Па

20

Максимальный объемный расход продуктов сгорания, нм3/ч при 200С



75

110

150

185

Уровень шума

Дб (А)

55

Вес горелки

кг

12

Напряжение питания



~230В, 50Гц

Предохранитель на входе контролера

А

5

Максимальная потребляемая мощность в режиме розжига

Вт

800

Максимальная потребляемая мощность в режиме работы

Вт

100

Степень защиты



IP40



Характеристики топлива для горелок OXI Ceramik+

Диаметр 6-8 мм

Длина 5-25 мм

Плотность > 600 кг/м3

Содержание мелкой фракции (ниже 3мм) < 0,8%

Теплотворная способность > 4000 ккал/кг

Содержание золы < 5 %

Влажность < 10%

Температура плавления золы > 1150 0С

Габаритные и присоединительные размеры горелок OXI Ceramik+

Габаритные размеры монтажного отверстия в дверце котла
