Радиодатчик состояния окна для Herz ETKF+
Радиодатчик состояния окна для Herz ETKF+
Оконный сенсор Herz ETKF+ используется для определения положения окна (открыто/закрыто). Если оконный сенсор привязан к энергосберегающей термостатической головке ETKF+, то это устройство будет автоматически понижать температуру в комнате во время проветривания. Это снижает потребление энергии. Устройство может работать только в помещении и должно быть защищено от пыли и ударов, а так же от солнечной или любой другой радиации. Не используйте любые другие устройства, не предназначенные для работы с данной техникой, иначе это повлияет на гарантию и, в дальнейшем, на качество работы самого устройства. Устройство должно быть использовано только в домашних условиях.
Технические характеристики:
- Напряжение питания: 2x 1,5V AAA, Micro LR03 батарейка, срок службы ≈ 5 лет
- Потребление: макс. 50 mA
- Степень защиты: IP 20
- Температура окружающей среды: 0 до 50 °C
- Частота передачи: 868,3 МГц
- Категория приемника: SRD категория 2
- Дальность передачи на откр. пространстве: 100 м
- Габаритные размеры: электр. блок: 18,5 x 103,5 x 24,5, магнит: 12 x 48 x 12
Обзор устройства
Оконный сенсор+ (A+ B) состоит из электрического блока (A) и магнита (B). Устройство поставляется в комплекте с прокладками и колпачками в белых и коричневых тонах. C: Кнопка привязки устройства (Teach-In). D: светодиодный индикатор
Подготовка к монтажу
Оконный сенсор + состоит из 2х элементов: электрический блок (A) и магнит (B). Электрический блок (A) должен быть закреплен на раму, а магнит (B) на окно. Это позволит блоку реагировать на открытое окно. Когда магнит не находится в непосредственной близости, посылается сигнал "открытое окно".
Место установки:
- Выберите окно которое чаще всего используется для проветривания.
- Магнит (B) может быть закреплен напротив электрического блока (A).
- Оконный сенсор+ может быть прикреплен вертикально или горизонтально или может быть размещен сбоку.

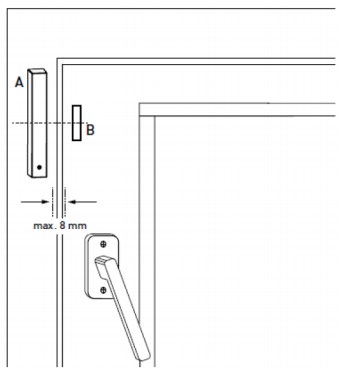

Расстояние:
- Установка должна быть параллельна с максимальным расстоянием в 8 мм.
- Магнит (B) должен находится по центру блока (A).
- Магнит (B) и блок (A) должны быть закреплены примерно на одном уровне выбранной зоны.
