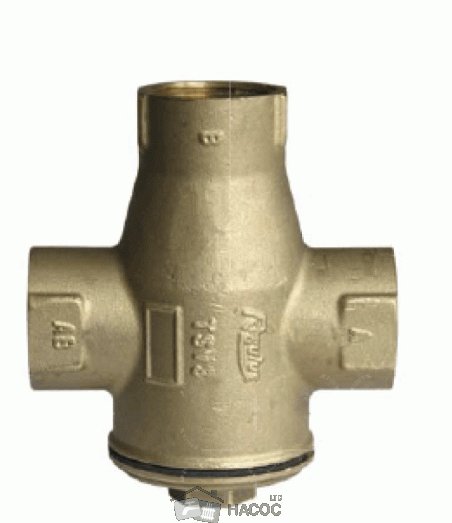

Regulus TSV6B DN40 термостатический смесительный клапан

Термостатические смесительные вентили серии TSV удерживают температуру поступающей в котел возвратной воды на оуровне номинальной температуры открытия вентиля, и этим предотвращает низкотемпературную коррозию и засорение котла. В результате, возрастает КПД котла и увеличивается срок его службы.

Вентиль снабжен высококачественным термоэлементом, который обеспечивает смешивание горячей воды на выходе из котла с возвратной водой поступающей из отопительной системы или аккумулирующего бака.

Все типы вентилей TSV (для температур 45, 55, 65°C) оборудованы термоэлементом с резиновым уплотнением, которое гарантирует высокую герметичность вентиля и этим предотвращает микроциркуляцию во время простоя котла (микроциркуляция через котел вызывает охлаждение воды в аккумуляционном баке)

Все вентили серии TSV имеют массивную конструкцию с большими проходными  диаметрами, для протока отопительной воды. В связи с этим они неприхотливы и подходят для применения в старых отопительных системах.

Из вентилей серии TSV (3,5,6,8) можно легко слить осадок, очистить или заменить термоэлемент после вывинчивания пробки (без демонтажа вентиля с отопительной системы)

Во время установки вентилей TSV необходимо правильно настроить компенсационный вентиль, установленный в байпасном трубопроводе, подающем к вентилю горячую воду из подающей линии котла.

Модели TSV3B и TSV5B для своей функции не требуют применения компенсационного вентиля, имеют автоматическую компенсацию горячей воды, подаваемой по байпасу, установленному внутри вентиля.Вследствие этого его установка более легкая, а регуляция более точная. Особенно в ситуации, когда температура возвратной воды из отопительной системы или аккумулирующего бака близка номинальной температуре вентиля или выше, вентиль автоматически ограничивает приток горячей воды из байпаса вплоть до его полного запирания.

ОПИСАНИЕ ФУНКЦИИ КЛАПАНА

В холодном состоянии вход из отопительной системы (горловина А) закрыт термоэлементом, установленным внутри вентиля. Отопительная вода подается из котла по открытому байпасу (горловина В) и выводом из вентиля (горловина АВ) поступает обратно в котел.

При достижении открывающей температуры термоэлемента, термоэлемент начнет открывать вход из отопительной системы (горловина А) и одновременно прикрывать байпас (горловина В). С увеличением температуры возвратной воды из отопительной системы вход В (байпас) закрывается больше и открывается вход А из отопительной системы.

В конце пределов регулирования байпас  (горловина  В)  плотно  закрыт,  а  вход  из  отопительной  системы (горловина  А)  полностью  открыт.  Благодаря этому, температура поступающей в котел воды, даже при повышенной температуре возвратной воды (поступающей из отопительной системы), удерживается на низшей температуре, чем в случае применения вентиля без автоматического управления байпасом, а котел и при высокой температуре возвратной воды может работать на полную мощность.
