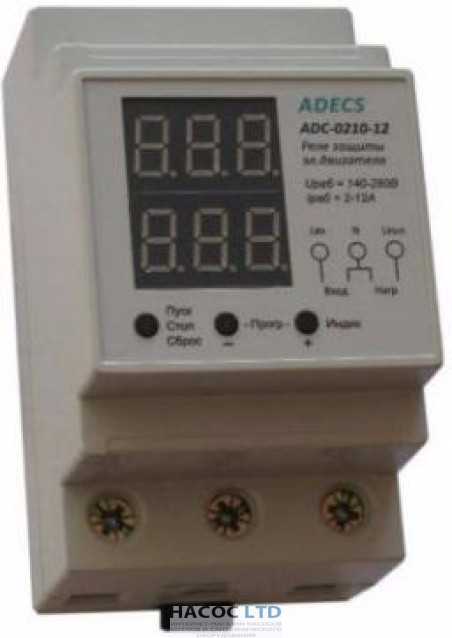

Реле защиты электродвигателей насосов однофазное ADC-0210-12

ADECS ADC-0210 предназначен для защиты однофазных электродвигателей насосов мощностью 0.22 – 1.1 кВт (ADC-0210-05) или 0.44 – 2.6 кВт (ADC-0210-12) при питании от сети 220В 50Гц.  ADECS ADC-0210 – устройство с полностью цифровой обработкой информации. Встроенный микропроцессор обеспечивает непрерывный контроль и индикацию параметров питающего напряжения и режима нагрузки электродвигателя насоса. Диапазоны допустимых параметров программируются. При выходе параметров за допустимые пределы происходит срабатывание защиты и отключение нагрузки.

Мы расширили функционал реле защиты однофазных электродвигателей насосов серии ADC-0210.

Теперь контроль "сухого" хода производится по CosФ и по минимальному потребляемому току. Это делает контроль более надежным, при работе насоса при больших колебаниях питающего напряжения.

Контроль напряжения и максимального тока остался без изменений.

Более наглядным стало меню настроек. Для начала работы в 90% случаев достаточно только изменить настройку номинального тока двигателя.

Основные функции ADC-0210:

Особенности ADC-0210:

• Контуры защиты напряжения и тока обеспечивают три ступени контроля уровня. Каждая ступень имеет свою скорость срабатывания. Принцип прост: больше отклонение –  быстрее срабатывает  защита.  На  незначительные  отклонения  напряжения  и  превышения  тока устройство  реагирует  с  задержкой.  На  значительные  –  практически  мгновенно.  Это позволяет работать устройствам более стабильно в условиях сети с помехами.  Настройки могут изменяться пользователем.
• Контроль  «сухого  хода»  обеспечивается  измерением  тока,  потребляемого электродвигателем. При работе без нагрузки («сухом ходе»)  потребляемый  ток подает до значения  20-50%  от  номинального.  Устройство  ведет  постоянный  контроль  тока  и обеспечивает  отключение  нагрузки  при  его  падении  ниже  допустимого  значения.
• Настройки  минимального  значения  тока  и  задержки  срабатывания  защиты  могут изменяться пользователем.
• После  отключений,  вызванных  бросками  напряжения  устройство  автоматически подключает нагрузку. Задержка включения программируется (30-990 сек.).
• Монтаж на DIN-рейку. Ширина – 3 стандартных модуля.
• Корпус изготовлен из негорючего пластика.
• Гарантийный срок – 3 года.

Инструкция по установке и эксплуатации ADC-0210-12
