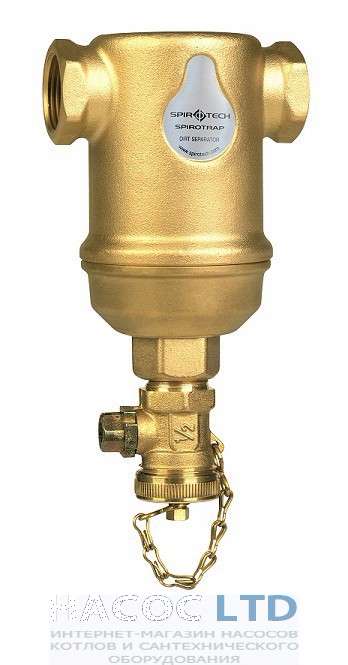

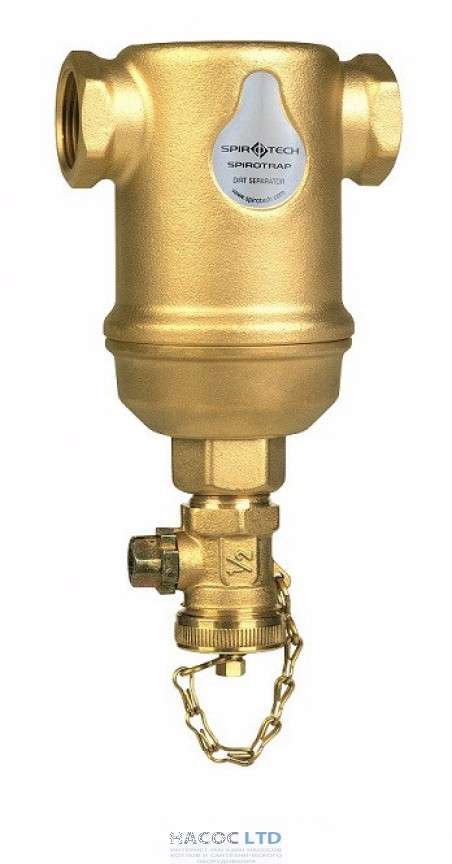

Сепаратор шлама Spirotech SpiroTrap Dirt 1 1/4"

Грязь в системе отопления и кондиционирования может нанести существенный вред оборудованию. Последствия - коррозия, функциональные нарушения, преждевременный износ систем и оборудования. Неудивительно, что зачастую применяются фильтры. Это означает, что дополнительные расходы по техническому обслуживанию неизбежны. Фильтры засоряются, и их необходимо регулярно прочищать, обслуживать, либо производить замену на новые. Использование сепаратора шлама оградит Вас от необходимости постоянного технического обслуживания.

Компания Spirotech предлагает специальную бытовую серию на небольшие системы. Принцип работы такой же, как и у больших промышленных сепараторов SpiroTrap. В отличие от сепараторов промышленной серии это исполнение корпуса из латуни или нержавеющей стали. Бытовая серия SpiroTrap рассчитана для систем до 7,5м/³час. Также в ассортименте бытовой серии SpiroTrap есть вертикальное исполнение. В первую очередь рассчитана для установке на вертикальных расположенных трубопроводах, например подвод труб настенным котлам, но также данная серия имеет применение для удобного монтажа в любом другом месте.

Уникальные свойства SpiroTrap:

Трубка Spiro является ключевым звеном этого прибора. Она способствует оседанию в предусмотренном для этого месте даже самых мелких частиц шлама. Именно благодаря уникальному устройству трубки Spiro грязевик не засоряется, а сопротивление не возрастает. Скопившийся шлам может быть удален, то время как система продолжает работать. Кроме того, большой объем емкости сводит частоту слива к минимуму.

Применение:

Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей и производственной технической воды. Продукция не применима в отношении опасных и легко воспламеняющихся веществ

Конструктивные характеристики SpiroTrap:

1. Прочная конструкция гарантирует продолжительный срок службы.
2. Уникальная трубка Spirotube является центральным компонентом, специально разработанным для достижения оптимальной сепарации шлама. Трубка Spirotube обладает очень низким сопротивлением потоку.
3. Спускной кран для удаления собравшегося шлама.
4. Много вариантов фланцев. Латунные модели с зажимными муфтами или внутренней резьбой, горизонтальное или вертикальное исполнение. Стальные модели с приварными шпильками или фланцами.
5. Собравшийся шлам не мешает протеканию жидкости.
6. Большой объем для сбора шлама, поэтому низкая периодичность его слива.

Преимущества SpiroTrap:

• Отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм);
• Шлам сливается при работающей установке;
• Не требуется отсечных клапанов или обходной линии;
• Минимальный постоянный перепад давления;
• Обслуживание занимает всего несколько секунд;
• Отсутствие излишних простоев;
• Диаметры фланцев от ¾” до DN 600 и выше;
• Широкий выбор для различных давлений и температур;

Технические данные SpiroTrap:

• Рабочая температура до 110°С.
• Рабочее давление до 10 бар.
• Модели от DN50 и выше - корпус производятся из стали.
• Фланцевое соединение: по DIN PN 16.
• Модели SpiroTrap Dirt с резьбовым соединением ¾"; 1"; 1¼"; 1½"; 2" производятся из латуни.

Область действия SpiroTrap. Размер улавливаемых частиц.

Графики потери давления на сепараторах SpiroTRAP:

Монтаж SpiroTrap:

Установка и техническое обслуживание изделия должны осуществляться исключительно квалифицированными специалистами!

Перед проведением установки сепаратора SpiroTrap обеспечьте полное снятие давления и охлаждение системы.

Рекомендуется установить сепаратор SpiroTrap перед любым компонентом системы, требующем защиты от загрязнений.

• Работа изделия не зависит от направления потока A.
• Установите предусмотренный поставкой дренажный кран 3 на дне очистителя SpiroTrap как показано на рисунке, закройте кран и установите защитную пробку.
• Никогда не используйте установленный дренажный кран 3 для заполения или подпитки системы.
• Максимально допустимое испытательное давление составляет 15 бар.
• Максимально допустимое рабочее давление составляет 10 бар.

Примеры применения:

1. Применение в отопительной системе:

SpiroTRAP можно использовать в системах заправленных антифризом, НО! только если уровень гликоля не превышает 50%.

2. Применение в системе охлаждения:
