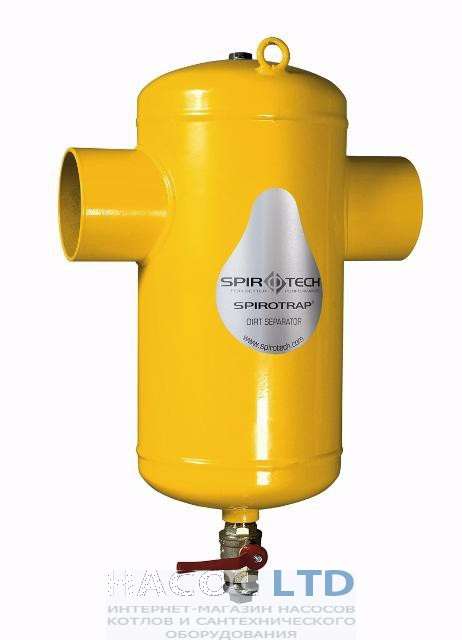

Сепаратор шлама Spirotech SpiroTrap Dirt DN080 под сварку

Бренд: Spirotech
Номер: BE080L
37.648,26грн .
870,48
Есть в наличии
Описание

Грязь в системе отопления и кондиционирования может нанести существенный вред оборудованию. Последствия - коррозия, функциональные нарушения, преждевременный износ систем и оборудования. Неудивительно, что зачастую применяются фильтры. Это означает, что дополнительные расходы по техническому обслуживанию неизбежны. Фильтры засоряются, и их необходимо регулярно прочищать, обслуживать, либо производить замену на новые. Использование сепаратора шлама оградит Вас от необходимости постоянного технического обслуживания.

SpiroTrap промышленной серии производится в стальном корпусе диаметром от 50 до 600 мм. Стандартная модель производится для скорости потока до 1,5 м/3час и модель Hi-Flow для скорости потока до 3м/3час. Возможно исполнение как под сварку так и под фланцевое присоединение.

Для старых систем с высоким уровнем шлама может потребоваться замена или чистка сепараторного элемента, для таких случаев выбирается разборная модель.

Уникальные свойства SpiroTrap:

Трубка Spiro является ключевым звеном этого прибора. Она способствует оседанию в предусмотренном для этого месте даже самых мелких частиц шлама. Именно благодаря уникальному устройству трубки Spiro грязевик не засоряется, а сопротивление не возрастает. Скопившийся шлам может быть удален, то время как система продолжает работать. Кроме того, большой объем емкости сводит частоту слива к минимуму.

Применение:

Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей и производственной технической воды. Продукция не применима в отношении опасных и легко воспламеняющихся веществ

Конструктивные характеристики SpiroTrap:

1. Прочная конструкция гарантирует продолжительный срок службы.
2. Уникальная трубка Spirotube является центральным компонентом, специально разработанным для достижения оптимальной сепарации шлама. Трубка Spirotube обладает очень низким сопротивлением потоку.
3. Спускной кран для удаления собравшегося шлама.
4. Много вариантов фланцев. Латунные модели с зажимными муфтами или внутренней резьбой, горизонтальное или вертикальное исполнение. Стальные модели с приварными шпильками или фланцами.
5. Собравшийся шлам не мешает протеканию жидкости.
6. Большой объем для сбора шлама, поэтому низкая периодичность его слива.

Преимущества SpiroTrap:

  • Отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм);
  • Шлам сливается при работающей установке;
  • Не требуется отсечных клапанов или обходной линии;
  • Минимальный постоянный перепад давления;
  • Обслуживание занимает всего несколько секунд;
  • Отсутствие излишних простоев;
  • Диаметры фланцев от ¾” до DN 600 и выше;
  • Широкий выбор для различных давлений и температур;

Технические данные SpiroTrap:

  • Рабочая температура до 110°С.
  • Рабочее давление до 10 бар.
  • Модели от DN50 и выше - корпус производятся из стали.
  • Фланцевое соединение: по DIN PN 16.
  • Модели SpiroTrap Dirt с резьбовым соединением ¾"; 1"; 1¼"; 1½"; 2" производятся из латуни.

Область действия SpiroTrap. Размер улавливаемых частиц.

Графики потери давления на сепараторах SpiroTRAP:



Монтаж SpiroTrap:

Установка и техническое обслуживание изделия должны осуществляться исключительно квалифицированными специалистами!

Перед проведением установки сепаратора SpiroTrap обеспечьте полное снятие давления и охлаждение системы.

Рекомендуется установить сепаратор SpiroTrap перед любым компонентом системы, требующем защиты от загрязнений.

Рекомендуется произвести установку сепаратора SpiroTrap на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.

  • Сепаратор SpiroTrap должен устанавливаться без механического напряжения.
  • Запрещается использовать SpiroTrap для поддержки трубопровода.
  • Работа прибора не зависит от направления потока 4.
  • Установите предусмотренный поставкой дренажный кран 6 на дне сепаратора SpiroTrap, закройте кран и установите защитную пробку 7.
  • Максимально допустимое испитательное давление составляет 15 бар.
  • Если заводская маркировка на изделии не видна, нанесите на сепаратор отдельно поставляемую маркировку продукции (шильдик), например по завершении инсталяции и герметизации прибора в системе.
  • Монтажные скобы 2 могут использоваться для перемещения изделия только во время его установки.
  • Установленное воздуховыпускное отверстие (сапун) 2 вверху сепаратора SpiroTrap используется для отвода воздухаисключительно в процессе заполнения системы. Произведите один полный оборот (не более). Будьте осторожны: возможен выпуск горячей воды или пара

Выбор соответствующего SpiroTrap

1. Определите диаметр трубы.
2. Определите скорость потока.
3. Определите по таблице соответствующую модель.

Примеры применения:

1. Применение в отопительной системе:

SpiroTRAP можно использовать в системах заправленных антифризом, НО! только если уровень гликоля не превышает 50%.

2. Применение в системе охлаждения:





Характеристики
Страна производитель
Голландия
Высота
515
Перепад давления при макс. скорости потока (кПа)
2,9
Максимальная скорость потока (л/с)
7,5
По виду подключения
горизонтальный
Нормативный срок службы
30 лет
Степень фильтрации (мк)
от 5
Тип корпуса
Цельный
Область приминения
Для обогрева пола
Вариант подсоединения
под сварку
Температура жидкости (°C )
от 0 до + 110
Пропускная способность Kvs (м3/час)
27
Монтажная длина (мм)
370
Соединение (DN)
080
Наружный диаметр соединения (мм)
88,90000000000001
Максимальное давление (бар)
10
Вес (кг)
20
Назначение
удаление частиц шлама из теплоносителя
Материал
сталь (St 37)
Обьем (л)
17
Вариант монтажа
горизонтальный
