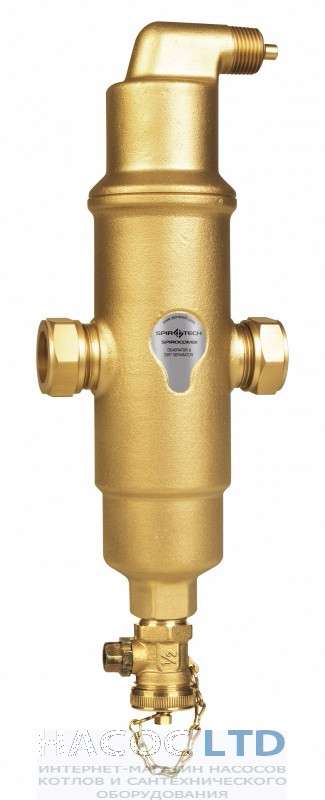

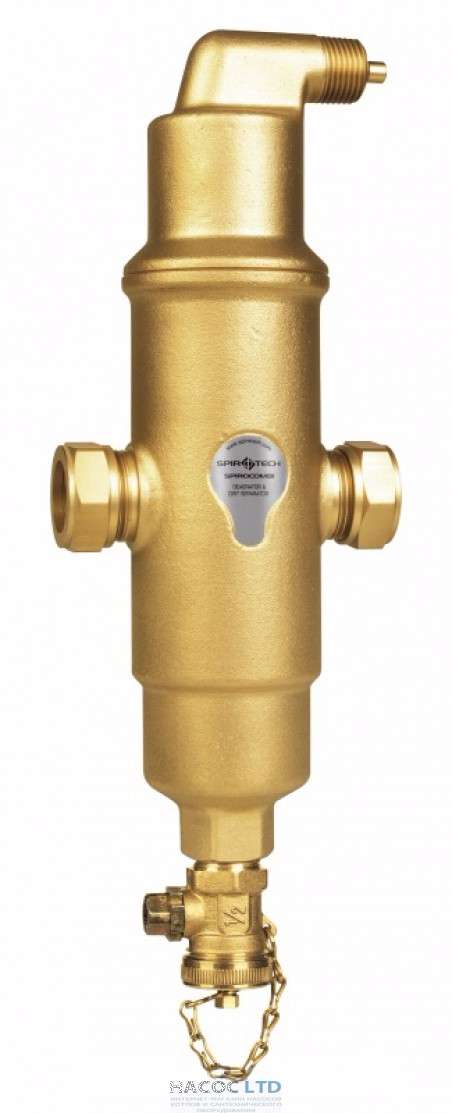

Сепаратор воздуха и шлама Spirotech SpiroCombi Air & Dirt 1"

Многие люди задумываются об установке фильтров на систему, подающую воду. Сегодня существуют не только обычные водные фильтры, также можно найти уникальные приборы, осуществляющие одновременно два действия: устранение всего воздуха и газов из воды, а также удаление микрочастиц шлама из нее. Таким прибором является сепаратор воздуха и шлама SpiroCombi, благодаря которому очищение воды происходит без использования фильтров. Данный прибор снимает необходимость в постоянном техническом обслуживании.

Существует уникальный прибор двойного действия, который автоматически удаляет весь воздух (в том числе и растворенные газы) и даже микроскопические частицы шлама из воды. А именно, без применения фильтров, что полностью освобождает Вас от необходимости проведения работ по техническому обслуживанию. Это означает снижение трудозатрат и издержек. Называется он: Spirocombi

Особые свойства этого универсального прибора основываются на его тщательно продуманной конструкции. Специально разработанная трубка Spiro выполняет очень важную функцию: во-первых, она заставляет оседать грязь и даже самые маленькие частицы шлама в специальном резервуаре, а во-вторых, при помощи этой трубки воздух и микропузырьки поднимаются из воды в воздушную камеру. Частицы шлама выводятся через сливной кран. Воздух выводится через автоматический вентиляционный клапан. При этом система продолжает работать.

В самом верху сепаратора находится вентиляционный клапан, чуть ниже ушко, которое облегчает установку данного устройства. Воздушная камера довольно большого объема изготовлена в виде специальной конструкции, благодаря этому меньше колеблется давление, а грязь не попадает в вентиляционный клапан. Еще ниже находится клапан спуска, который удаляет загрязнения и отводит воздух, если система заполнена. В конструкции используются разные виды крепления деталей – фланцевое соединение и сварка.

Сепаратор воздуха и шлама устроен таким образом, что частицы шлама не влияют на поток. Данная конструкция разработана для долговременной и качественной эксплуатации. В самом низу прибора установлена специальная трубка Spiro, которая разрабатывалась для наилучшей сепарации грязи и воздуха. Благодаря большому объему нет необходимости постоянно чистить камеру от загрязнений. В самом низу конструкции расположен сливной кран, через который выходят частицы шлама.

Конструктивные характеристики:

1. Герметичность и отсутствие заеданий воздушного спускного клапана.

2. Подъемные петли значительно облегчают подъем стальных устройств больших размеров..

3. Специальная конструкция воздушной камеры. Подвижный шлам не достигает воздушного клапана, а достаточный объем хорошо поглощает колебания давления.

4. Сливной кран для впуска или выпуска большого количества воздуха (при заполнении или сливе установки) и для удаления взвешенного шлама.

5. Много вариантов присоединений. Латунные модели с зажимными муфтами или внутренней резьбой, горизонтальное или вертикальное исполнение. Стальные модели под приварку или фланцевые.

6. Собравшийся шлам не мешает протеканию жидкости.

7. Прочная конструкция гарантирует продолжительный срок службы.

8. Уникальная трубка Spirotube является центральным компонентом, специально разработанным для достижения оптимальной сепарации воздуха и шлама. Трубка Spirotube обладает очень низким сопротивлением потоку.

9. Большой объем для сбора шлама, поэтому низкая периодичность его слива.

10. Спускной кран для удаления собравшегося шлама.

Преимущества SpiroCombi:

Применение прибора на практике показало, что сепаратор воздуха и шлама SpiroCombi выводит даже очень маленькие частицы шлама размером менее 32 микрон. Среди преимуществ сепаратора можно выделить следующие:

• удаляет циркулирующий воздух и микропузырьки;
• также отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм);
• шлам сливается при работающей установке;
• не требуется отсечных клапанов или обходной линии;
• минимальный постоянный перепад давления;

Монтаж SpiroCombi:

Залогом безупречной работы системы является профессиональная установка устройства. Сепаратор воздуха и шлама обычно монтируют в наиболее горячем месте системы, так как на расположение прибора влияет разделение и вывод микропузырьков. Для системы охлаждения это место перед чиллером, а в системе отопления таким местом является точка при выходе из котла. Именно в данных местах происходит высвобождение микропузырьков. Растворимость в воде газов снижается при понижении давления и при повышении температуры, что объясняет возникновение микропузырьков. Таким образом, данный прибор использует закон Генри для осуществления деаэрации системы.

Примеры применения:

Таблица перепада давления:
