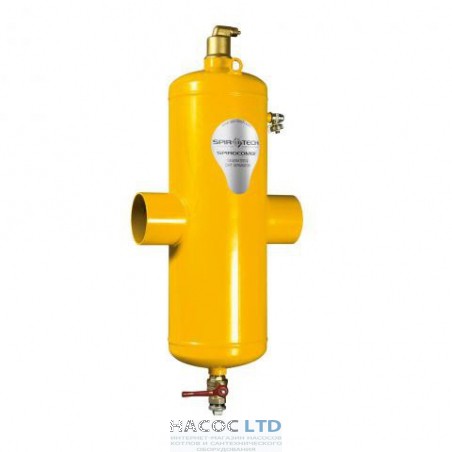

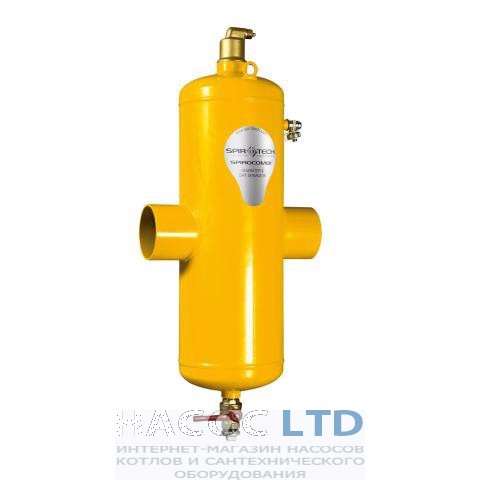

Сепаратор воздуха и шлама Spirotech SpiroCombi Air & Dirt DN050 под сварку

Многие люди задумываются об установке фильтров на систему, подающую воду. Сегодня существуют не только обычные водные фильтры, также можно найти уникальные приборы, осуществляющие одновременно два действия: устранение всего воздуха и газов из воды, а также удаление микрочастиц шлама из нее. Таким прибором является сепаратор воздуха и шлама SpiroCombi, благодаря которому очищение воды происходит без использования фильтров. Данный прибор снимает необходимость в постоянном техническом обслуживании.

Особые свойства этого универсального прибора основываются на его тщательно продуманной конструкции. Специально разработанная трубка Spiro выполняет очень важную функцию: во-первых, она заставляет оседать грязь и даже самые маленькие частицы шлама в специальном резервуаре, а во-вторых, при помощи этой трубки воздух и микропузырьки поднимаются из воды в воздушную камеру. Частицы шлама выводятся через сливной кран. Воздух выводится через автоматический вентиляционный клапан. При этом система продолжает работать.

Компания Spirotech предлагает широкий выбор сепараторов воздуха / шлама SpiroCombi, которые специально предусмотрены для одновременного удаления воздуха и шлама. Они непрерывно удаляют свободный воздух, микропузырьки и частицы шлама из воды установки.

УСТРОЙСТВО ПРИБОРА:

В самом верху сепаратора находится вентиляционный клапан, чуть ниже ушко, которое облегчает установку данного устройства. Воздушная камера довольно большого объема изготовлена в виде специальной конструкции, благодаря этому меньше колеблется давление, а грязь не попадает в вентиляционный клапан. Еще ниже находится клапан спуска, который удаляет загрязнения и отводит воздух, если система заполнена. В конструкции используются разные виды крепления деталей – фланцевое соединение и сварка.

Сепаратор воздуха и шлама устроен таким образом, что частицы шлама не влияют на поток. Данная конструкция разработана для долговременной и качественной эксплуатации. В самом низу прибора установлена специальная трубка Spiro, которая разрабатывалась для наилучшей сепарации грязи и воздуха. Благодаря большому объему нет необходимости постоянно чистить камеру от загрязнений. В самом низу конструкции расположен сливной кран, через который выходят частицы шлама.

Главные свойства данного универсального устройства формируются на его тщательно продуманной конструкции. Трубка SPIRO, разработанная по специальной технологии, выполняет довольно важные функции: благодаря ей частицы грязи и шлама оседают в особом резервуаре, также с помощью этой трубки микропузырьки воздуха поднимаются в воздушную камеру из воды. Воздух выходит через автоматический клапан вентиляции, а шлам выводится через кран для слива, в это время вся система не останавливает свою работу.

Конструктивные характеристики:

1. Герметичность и отсутствие заеданий воздушного спускного клапана.
2. Подъемные петли значительно облегчают подъем стальных устройств больших размеров.
3. Специальная конструкция воздушной камеры. Подвижный шлам не достигает воздушного клапана, а достаточный объем хорошо поглощает колебания давления.
4. Сливной кран для впуска или выпуска большого количества воздуха (при заполнении или сливе установки) и для удаления взвешенного шлама.
5. Много вариантов присоединений. Латунные модели с зажимными муфтами или внутренней резьбой, горизонтальное или вертикальное исполнение. Стальные модели под приварку или фланцевые.
6. Собравшийся шлам не мешает протеканию жидкости.
7. Прочная конструкция гарантирует продолжительный срок службы.
8. Уникальная трубка Spirotube является центральным компонентом, специально разработанным для достижения оптимальной сепарации воздуха и шлама. Трубка Spirotube обладает очень низким сопротивлением потоку.
9. Большой объем для сбора шлама, поэтому низкая периодичность его слива.
10. Спускной кран для удаления собравшегося шлама.

Преимущества SpiroCombi:

Применение прибора на практике показало, что сепаратор воздуха и шлама SpiroCombi выводит даже очень маленькие частицы шлама размером менее 32 микрон. Среди преимуществ сепаратора можно выделить следующие:

• удаляет циркулирующий воздух и микропузырьки;
• также отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм);
• шлам сливается при работающей установке;
• не требуется отсечных клапанов или обходной линии;
• минимальный постоянный перепад давления;

Стандартные модели и модели Hi-flow

Стандартная стальная продукция SpiroCombi рассчитана на номинальную скорость потока до 1,5 м/с. При более высоких скоростях возрастающая турбулентность в стандартной модели не всегда позволяет производить сепарацию на оптимальном уровне. Более высокая скорость потока также приводит к значительным перепадам давления. Для структурно более высоких скоростей потока (до 3 м/с) рекомендуется модель Hi-flow.

Разборная модель:

Если при высоком уровне шлама может потребоваться замена или чистка сепараторного элемента (трубка Spiro), можно выбрать разборную модель.

Выбор соответствующего SpiroCombi:

1. Определите диаметр трубы.

2. Определите расход потока.

3. Определите по таблице соответствующую модель.

Больший размер позволяет добиться такого же уровня мощности при более низкой скорости потока. Результат: более высокая эффективность сепарации и более низкий перепад давления (меньше энергопотерь).

МОНТАЖ SpiroCombi:

Залогом безупречной работы системы является профессиональная установка устройства. Сепаратор воздуха и шлама обычно монтируют в наиболее горячем месте системы, так как на расположение прибора влияет разделение и вывод микропузырьков. Для системы охлаждения это место перед чиллером, а в системе отопления таким местом является точка при выходе из котла. Именно в данных местах происходит высвобождение микропузырьков. Растворимость в воде газов снижается при понижении давления и при повышении температуры, что объясняет возникновение микропузырьков. Таким образом, данный прибор использует закон Генри для осуществления деаэрации системы.

Примеры использования SpiroCombi:

Таблица перепада давления:
