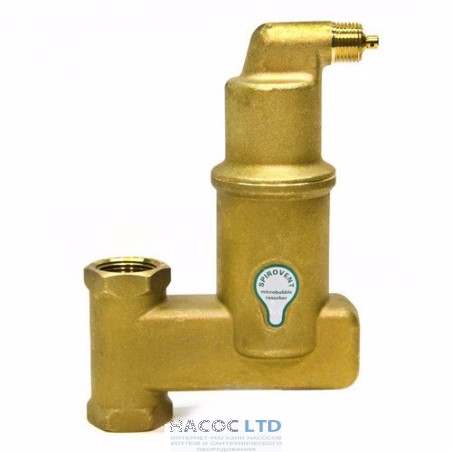

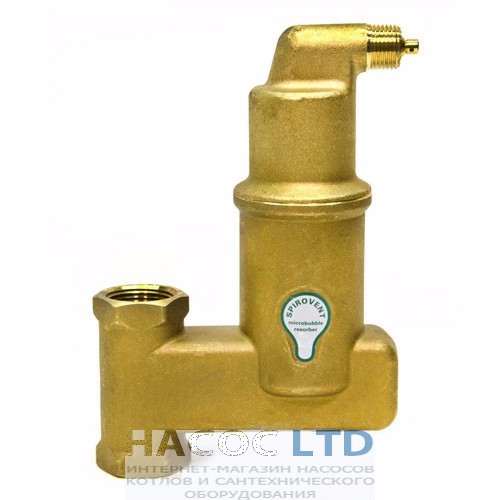

Сепаратор воздуха Spirotech SpiroVent Air 3/4" 110°C - 10 Бар V

Особенность Spirovent заключается в том, что он удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Микропузырьковый сепаратор Spirovent освобождает воду даже от растворенных в ней газов.

1. Ушко для подвеса сепаратора существенно облегчает монтаж.
2. Прочная конструкция, рассчитанная на долгие годы эксплуатации.
3. Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
4. Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
5. Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
6. Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
7. Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
8. Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 мм.

Не секрет, что воздух, находящийся в отопительных системах, – это бесконечный источник проблем. Большинство возникающих трудностей напрямую связаны именно с ним (к примеру, проблема, касающаяся непрерывного завоздушивания радиаторов, шума в насосных системах и образования накипи в котлах). Есть и другие проблемы (например, образование черного шлама (Шлам (от нем. Schlamm — грязь) — отходы продукта, составляющие пылевые и мелочные его части, получаемые в виде осадка при промывке какого-либо рудного материала. Другие проблемы, такие, как черный шлам, преждевременный износ дета­лей или понижение КПД - менее очевидны.

ПОЧЕМУ ОБРАЗОВЫВАЕТСЯ КОРРОЗИЯ?

Тем не менее, даже если система идеально сконструирована и безукоризненно смонтирована, в процессе заполнения ее жидкостью, постепенно начинает образовываться коррозия. Стоит отметить, что все вышеперечисленные недостатки можно полностью устранить, если освободить систему центрального отопления от воздуха. Каждый специалист, который хотя бы раз пробовал это сделать с использованием традиционных методов, знает, что это исключительно сложная работа.

Сложность заключается в том, что воздух растворяется в жидкости, которой заполнена система отопления (ведь в составе воды находится до пятнадцати процентов воздуха). Даже если произойдет высвобождение всего свободного воздуха (заполняющего систему до того, как ее наполнили водой), то воздух, как только вода нагреется, обнаружится в ней в виде маленьких пузырьков. Данный феномен из области физики вы можете наблюдать каждый день, к примеру, когда вы кипятите воду для заварки чая. Поэтому, если вы хотите устранить все проблемы, связанные с микропузырьками воздуха, система должна быть оснащена таким образом, чтобы своевременно удалять воздух, который образуется, главным образом, в котле.

ПРЕДЛОЖЕНИЕ ОТ КОМПАНИИ SPIROTECH

Специалисты голландской фирмы Спиротех разработали особые сепараторы под названием SPIROVENT. Данные приборы неплохо зарекомендовал себя как бытовой, так и в производственной системе. Сепаратор устанавливается на прямой трубе, которая находится на выходе из котла. Устройство разработано специально для того, чтобы улавливать микропузырьки в точке наиболее высокой температуры, собирать их в воздушной камере и выпускать через автоматический воздухоотводчик. Жидкость, которая проходит через корпус устройства, высвобождается от микропузырьков, после чего начинается абсорбация воздуха (наподобие эффекта губки) в верхней части системы (к примеру, в радиаторах). После этого воздух возвращается в котел, где снова происходит его высвобождение и вывод наружу. Иными словами, спустя короткий промежуток времени отопительная система полностью освобождается от воздуха.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ:

1.  Ушко для подвеса сепаратора существенно облегчает монтаж.
2.  Прочная конструкция, рассчитанная на долгие годы эксплуатации.
3.  Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
4.  Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
5.  Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
6.  Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
7.  Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
8.  Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 мм.

Особенность Spirovent заключается в том, что он удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Микропузырьковый сепаратор Spirovent освобождает воду даже от растворенных в ней газов.

Трубка Spiro

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА SPIROVENT

• при его использовании полностью отсутствует шлам (благодаря так называемому каскадному эффекту).
• высококачественный износоустойчивый воздухоотводный механизмом, воздушная камера которого сконструирована таким образом, чтобы работа прибора не блокировалась частицами грязи.
• автоматический сброс воздуха.
• в ручных насосах отсутствует кавитация.
• сочетание низкой стоимости и безупречного качества.
• гарантийный срок обслуживания три года.
• быстро и без особого труда устанавливается на любую систему.

ГРАФИК ПОДБОРА:

МОНТАЖ:

Установка и техническое обслуживание изделия должны производиться исключительно квалифицированными специалистами !

Применение: Полностью автоматический отвод воздуха и газа из воды систем отопления, охладительной воды, водно - гликолевых смесей и производственной (технической) воды. Продукция не применима в отношении опасных и легко воспламеняющихся веществ. В случае каких - либо затруднений свяжитесь с поставщиком.

Диапазон давления и температуры: От 0 до 10 бар; от 0 до 110 C, если иные данные не указаны на самом изделии.

Установка деаэратора Spirovent 'Air

Сепаратор микропузырьков Spirovent ‘Air должен устанавливаться в наиболее горячем месте системы, например, на главном подающем трубопроводе системы отопления, на главном обратном трубопроводе системы охлаждения.

• Работа изделия не зависит от направления потока 2.

• Обеспечьте доступность вентиляционного клапана, устраните препятствия для сброса воздуха из вентиляционного клапана.

• При испытании системы сжатым воздухом сепаратор микропузырьков Spirovent ‘Air должен быть временно закрыт крышкой R½ 1 (поставкой не предусмотрена).

• Будьте внимательны: перед вводом установки в эксплуатацию крышка R½ должна быть снята .

• Максимально допустимое испытательное давление составляет 15 бар.

ВНИМАНИЕ

Будьте осторожны: касание находящегося в работе изделия может привести к ожогу.

Некомпетентное использование, неправильная установка и попытки самостоятельного ремонта изделия ведут к прекращению гарантийных обязательств.

ПОЛОМКИ И НЕИСПРАВНОСТИ:

• В случае длительного вертикального хранения или установки деаэратора Spirovent ‘Air в незаполненном состоянии может наблюдаться кратковременное нарушение герметичности вентиляционного вентиля. Это очень скоро прекращается.

• В случае нарушения работы изделия всегда обращайтесь к своему установщику.

• В случае нарушения герметичности вентиляционного клапана необходимо заменить вентиляционный клапан.
