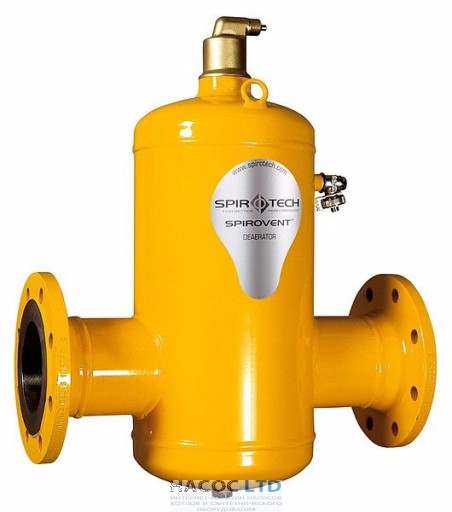

Сепаратор воздуха Spirotech Spirovent Air DN065 фланец

Особенность Spirovent заключается в том, что он удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Микропузырьковый сепаратор Spirovent освобождает воду даже от растворенных в ней газов.

1. Ушко для подвеса сепаратора существенно облегчает монтаж.
2. Прочная конструкция, рассчитанная на долгие годы эксплуатации.
3. Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
4. Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
5. Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
6. Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
7. Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
8. Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 мм.

Не секрет, что воздух, находящийся в отопительных системах, – это бесконечный источник проблем. Большинство возникающих трудностей напрямую связаны именно с ним (к примеру, проблема, касающаяся непрерывного завоздушивания радиаторов, шума в насосных системах и образования накипи в котлах). Есть и другие проблемы (например, образование черного шлама (Шлам (от нем. Schlamm — грязь) — отходы продукта, составляющие пылевые и мелочные его части, получаемые в виде осадка при промывке какого-либо рудного материала. Другие проблемы, такие, как черный шлам, преждевременный износ дета­лей или понижение КПД - менее очевидны.

ПОЧЕМУ ОБРАЗОВЫВАЕТСЯ КОРРОЗИЯ?

Тем не менее, даже если система идеально сконструирована и безукоризненно смонтирована, в процессе заполнения ее жидкостью, постепенно начинает образовываться коррозия. Стоит отметить, что все вышеперечисленные недостатки можно полностью устранить, если освободить систему центрального отопления от воздуха. Каждый специалист, который хотя бы раз пробовал это сделать с использованием традиционных методов, знает, что это исключительно сложная работа.

Сложность заключается в том, что воздух растворяется в жидкости, которой заполнена система отопления (ведь в составе воды находится до пятнадцати процентов воздуха). Даже если произойдет высвобождение всего свободного воздуха (заполняющего систему до того, как ее наполнили водой), то воздух, как только вода нагреется, обнаружится в ней в виде маленьких пузырьков. Данный феномен из области физики вы можете наблюдать каждый день, к примеру, когда вы кипятите воду для заварки чая. Поэтому, если вы хотите устранить все проблемы, связанные с микропузырьками воздуха, система должна быть оснащена таким образом, чтобы своевременно удалять воздух, который образуется, главным образом, в котле.

ПРЕДЛОЖЕНИЕ ОТ КОМПАНИИ SPIROTECH

Специалисты голландской фирмы Спиротех разработали особые сепараторы под названием SPIROVENT. Данные приборы неплохо зарекомендовал себя как бытовой, так и в производственной системе. Сепаратор устанавливается на прямой трубе, которая находится на выходе из котла. Устройство разработано специально для того, чтобы улавливать микропузырьки в точке наиболее высокой температуры, собирать их в воздушной камере и выпускать через автоматический воздухоотводчик. Жидкость, которая проходит через корпус устройства, высвобождается от микропузырьков, после чего начинается абсорбация воздуха (наподобие эффекта губки) в верхней части системы (к примеру, в радиаторах). После этого воздух возвращается в котел, где снова происходит его высвобождение и вывод наружу. Иными словами, спустя короткий промежуток времени отопительная система полностью освобождается от воздуха.

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ:

1.  Ушко для подвеса сепаратора существенно облегчает монтаж.
2.  Прочная конструкция, рассчитанная на долгие годы эксплуатации.
3.  Центральным звеном является уникальная трубка Spiro. Эта деталь была специально разработана для оптимальной сепарации воздуха и микропузырьков. Она имеет очень низкий показатель сопротивления.
4.  Вместо сливного винта можно установить сливной кран, температурный датчик или датчик давления.
5.  Гарантия отсутствия течи и неблокируемый вентиляционный клапан. Теперь с соединительной резьбой для отвода воздуха.
6.  Специальная конструкция воздушной камеры: частицы грязи не попадают в вентиляционный клапан; большой объем воздушной камеры предотвращает значительные колебания давления.
7.  Спускной кран для отвода большого количества воздуха при заполнении системы и удаления загрязнений.
8.  Многочисленные возможности подключения: сварка и фланцевое соединение диаметром до 300 мм.

Особенность Spirovent заключается в том, что он удаляет как большие воздушные пробки, так и газы в виде тысяч микропузырьков. Микропузырьковый сепаратор Spirovent освобождает воду даже от растворенных в ней газов.

Трубка Spiro

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА SPIROVENT

• при его использовании полностью отсутствует шлам (благодаря так называемому каскадному эффекту).
• высококачественный износоустойчивый воздухоотводный механизмом, воздушная камера которого сконструирована таким образом, чтобы работа прибора не блокировалась частицами грязи.
• автоматический сброс воздуха.
• в ручных насосах отсутствует кавитация.
• сочетание низкой стоимости и безупречного качества.
• быстро и без особого труда устанавливается на любую систему.

Примеры применения:

SPIROVENT должен быть установлен в самом горячем месте системы. В системе центрального отопления - это точка на выходе из котла, в системе охлаждения - точка перед чиллером. Именно в этих местах высвобождаются микропузырьки. Их возникновение основывается на растворимости газов в воде. Растворимость снижается при повышении температуры. При снижении давления растворимость в соответствии с законом Генри также снижается. Spirovent Air, используя этот закон, осуществляет абсорбционную деаэрацию всей системы.

Графики перепада давления:

Выбор соответствующего SpiroVent:

1. Определите диаметр трубы.

2. Определите расход потока.

3. Определите по таблице соответствующую модель.

Монтаж:

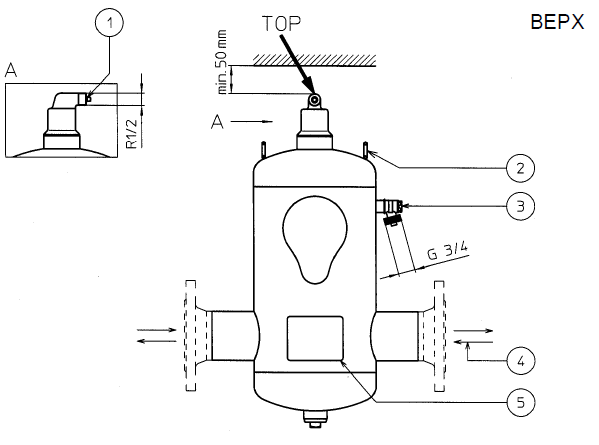

Деаэратор Spirovent должен устанавливаться в наиболее горячем месте системы, например, в главной подающей трубе системы центрального отопления или в главной обратной трубе системы холодоснабжения.

• Деаэратор Spirovent должен устанавливаться без механического напряжения.
• Запрещается использовать Spirovent для поддержки трубопровода
• Работа изделия не зависит от направления потока 4.
• При испытании системы сжатым воздухом деаэратор Spirovent должен быть временно закрыт крышкой 1 R½ (поставкой не предусмотрена).
• Будьте внимательны: перед вводом системы в эксплуатацию крышка 1 R½ должна быть снята.
• Максимально допустимое испытательное давление составляет 15 бар.
• Если маркировка на изделии не видна, нанесите на деаэратор отдельно поставляемую маркировку продукции (шильдик), например по завершении инсталляции.

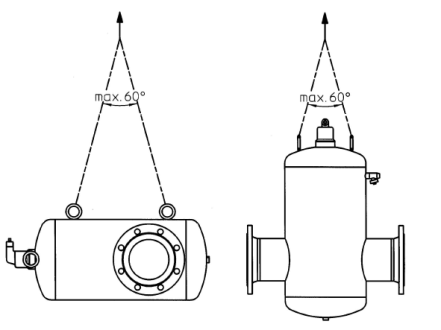

• Монтажные скобы 2 могут использоваться для перемещения прибора исключительно во время его установки.
• Дренажный (спускной) кран 3, расположенный на боковой стороне изделия, предназначен для отвода большого количества воздуха во время заполнения системы.
• Будьте осторожны: возможен выпуск горячей воды или пара: установите шланг, рассчитанный на применяемое в системе давление и температуру, для обеспечения отвода из системы загрязнений в соответствующее место слива.

• В первую очередь удалите защитную пробку.
• Установите отводной шланг.
• Обеспечьте надежную фиксацию шланга.
• Плавно открывайте дренажный кран 3, обеспечивая отвод воздуха в полном объеме.
• После того как спустится весь воздух, закройте дренажный кран 3 и установите защитную пробку.
• Остальная деаэрация автоматически осуществляется деаэратором Spirovent

Использование деаэратора Spirovent Общие рекомендации / правила

• Запрещается модификация деаэратора Spirovent и приваривание к нему других элементов, за исключением элементов, необходимых для монтажа деаэратора Spirovent в установке.
• Постоянно проверяйте чистоту дренажного клапана 3 и доступность спускного вентиля 1.
• Будьте осторожны: касание находящегося в работе прибора может привести кожогу.
• Дренажный кран 3 может также применяться для удаления плавающей грязи:

 - Будьте осторожны: возможен выпуск горячей воды или пара: подсоедините шланг, рассчитанный на применяемое в системе давление и температуру, для обеспечения отвода горячей воды установки в соответствующее место слива.
 - В первую очередь, удалите защитную пробку.
 - Установите отводной (разгрузочный) шланг.
 - Обеспечьте надежную фиксацию шланга.
 - В течение короткого интервала времени плавно откройте дренажный (спускной) кран 3.
 - После того как вся плавающая грязь удалится, закройте дренажный (спускной) кран 3 и установите защитную пробку.
 - Постарайтесь максимально ограничить количество отводимой воды.
 - По завершении процесса проверьте давление в системе и при необходимости произведите подпитку.

• Некомпетентное использование, неправильная установка и попытки самостоятельного ремонта изделия ведут к прекращению гарантийных обязательств.
• В гарантию не включены

ПОВРЕЖДЕНИЯ И УБЫТКИ, ЯВИВШИЕСЯ РЕЗУЛЬТАТОМ ПОЛОМОК.

• Компания Spirotech оставляет за собой право на внесение изменений.

Поломки и неисправности

• В случае длительного вертикального хранения или установки деаэратора Spirovent в незаполненном состоянии может наблюдаться кратковременное нарушение герметичности воздухоотводного клапана. Это очень скоро прекращается.
• В случае нарушения работы прибора всегда обращайтесь к своему установщику.
• В случае нарушения герметичности воздухоотводного клапана необходимо заменить воздухоотводный клапан.
