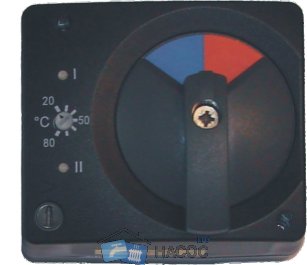

Сервопривод WOMIX MP-10 CR с автоматикой и датчиком температуры
Время полного поворота 135s
сила 10Nm
может управлять DN40 (1 1/2"), DN50 (2")
Снят с производства, вместо него выпускается
Сервопривод WOMIX MP-05 CR NEW с автоматикой и датчиком температуры
Сервомотор со встроенным регулятором постоянной температуры MP 10 CR используются в инсталяциях центрального обогревания со смесительным вентилем.Сервомотор удерживает постоянную температуру среды обогревательной системы. Через встроенный переключитель DIP (Который находится под корпусом сервомотора) мы имеем возможность выбора дополнительных функций таких как:
- направление вращения сервомотора,
- Темпер. предела минимальная - на выбор +60 или +70°C,
- Темпер. предела максимальная - +55°C,
- защита смесителя перед блокировкой
Для работы оборудования не нужны никакие внешние регуляторы. Работу сервомотора то есть направление возврата сервомотора сигнализируют диоды LED.
По желанию сервомотор можно монтировать на смесительных вентилях других фирм
| Тип | Нр. артикула |
|---|---|
| Сервомотор со встроенным регулятором постоянной температуры MP 10 CR с адаптером A 101 | 401051 |
| Aдаптер A 101 для смесителей MIX M, MIX MT WOMIX - заводское оборудование | 401101 |
| Aдаптер A 062 для смесителей WITA Minimix или типа H, Meibes V6 | 401062 |
| Aдаптер A 063 для смесителей Meibes V7 | 401063 |
| Aдаптер A 064 для смесителей ESBE, Danfoss | 401064 |
| Aдаптер A 065 для смесителей ESBE, Danfoss VRG, VRB | 401065 |
Технические данные:
| Напряжение питания: | 230 V, +/- 15V, 50/60 Hz |
| Потребление мощности: | 3,5 VA |
| Подключение: | штекер 230 V |
| Вращаюший момент: | 10 Nm - для номинального напр. |
| Угол вращения: | 90° |
| Время вращения на угол 90 град.: | 135 секунд |
| Класс защиты: | II |
| Степень защиты: | IP 40 |
| Датчик температуры пмтания: | NTC, 8,5kΩ для + 25°C, дл. 1 m |
| Максимальная температура измерения: | 110°C |
| Диапазон регулировки темпер. для обогревания: | 20 - 80 °C |
| Темпер. предела максимальная | +55 °C |
| Темпер. предела минимальная | +60 °C или +70 °C |
Схема подключения сервомотора MP 10 CR:
