Трехходовой клапан Herz CALIS-TS-RD

Бренд: Herz
Номер: 1 7761 38
527грн .
17
Есть в наличии

Регулирующий трехходовой клапан для плавного регулирования отопления и холодоснабжения

Описание

Применяется вместе с приводами в качестве исполнительного прибора с регулируемой характеристикой (линейная, равнопроцентная или квадратичная). Шпиндель из нержавеющей стали, конус клапана из латуни с уплотнительным кольцом из тефлона, усиленного стекловолокном. Букса из латуни с уплотнительным кольцом из EPDM. Корпус из латуни. Цвет - желтый, с тремя наружными резьбами под плоские прокладки, без присоединителей. Положение монтажа любое, кроме штока вниз.

Трехходовой распределительный клапан для систем отопления и охлаждения

Клапан с высокой пропускной способностью. Для монтажа на трубопроводе требуются резьбовые переходники с плоской прокладкой 622064.

Функция

Трехходовой термостатический клапан HERZ Calis-TS-RD используется в качестве переключающего термостатического клапана, для поддержания температуры воздуха или температуры среды в замкнутых системах тепло- и холодоснабжения с приблизительно постоянным объемным расходом. В открытом состоянии трехходовой термостатический клапан работает на проток; если клапан закрыт, с помощью термостатической головки или термоэлектропривода, то проток закрыт, байпас открыт.

Исполнениe

Корпус клапана из латуни, шпиндели из нержавеющей стали, уплотнение EPDM, модели DN 15 и DN 20 в никелированном исполнении, модели DN 25 и DN 32 полированная латунь. Все модели клапана Calis-TS-RD поставляются с синим защитным колпачком. Присоединения для труб в объем поставки не входят. Резьба для присоединения привода М 28х1,5.

Эксплуатационные параметры

  • Макс . рабочая температура: - 120 °C
  • Мин . рабочая температура: +2 °C
  • Макс . рабочее давление DN 15, 20: 10 бар
  • Макс . рабочее давление DN 25, 32: 16 бар
  • Макс . перепад давления на клапане при работе в термостатическом режиме 0,2 бар
  • В качестве антифризов допускается использование водных растворов этилен- и пропиленгликоля с объемной концентрацией 15-45% с ингибиторами коррозии.
  • Макс. рабочее значение температуры и давления, при применении компрессионных фитингов ГЕРЦ для калиброванных мягких стальных и медных труб должно соответствовать требованиям EN 1254-2:1998; для металлополимерных труб соответствовать рекомендациям производителя.

Инструкция Herz CALIS-TS-RD

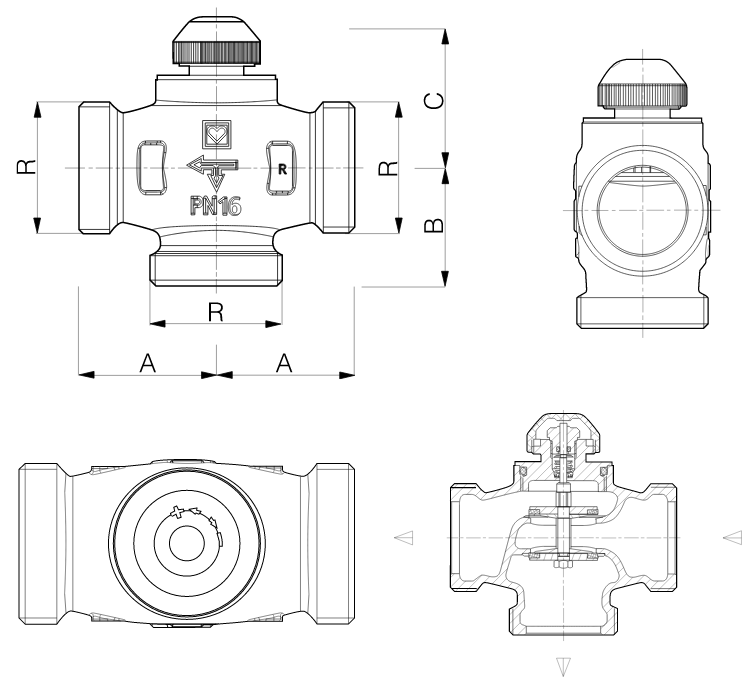

размер Herz CALIS-TS-RD

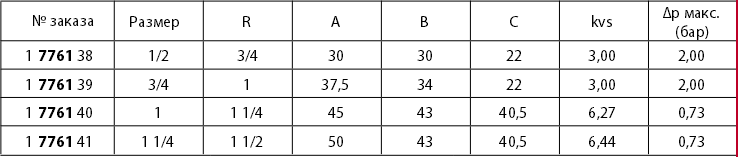

таблица Herz CALIS-TS-RD

Для регулирования можно использовать все термостатические головки с накладным датчиком и датчиком в погружной гильзе, а также электронные регуляторы ГЕРЦ-RTC (с термоэлектроприводами DDC) и ГЕРЦ-RTR (с термоэлектроприводами). Чтобы избежать образование отложений, шпиндель в верхней части клапана защищен вторым уплотнительным кольцом. В качестве уплотнения шпинделя служит O-Ring уплотнение одно или два (для DN 25 и DN 32), которые находятся в латунной втулке. Втулку можно заменить во время эксплуатации системы. Уплотнительные кольца обеспечивают простоту в обслуживании и легкость хода шпинделя клапана.

Примеры монтажа

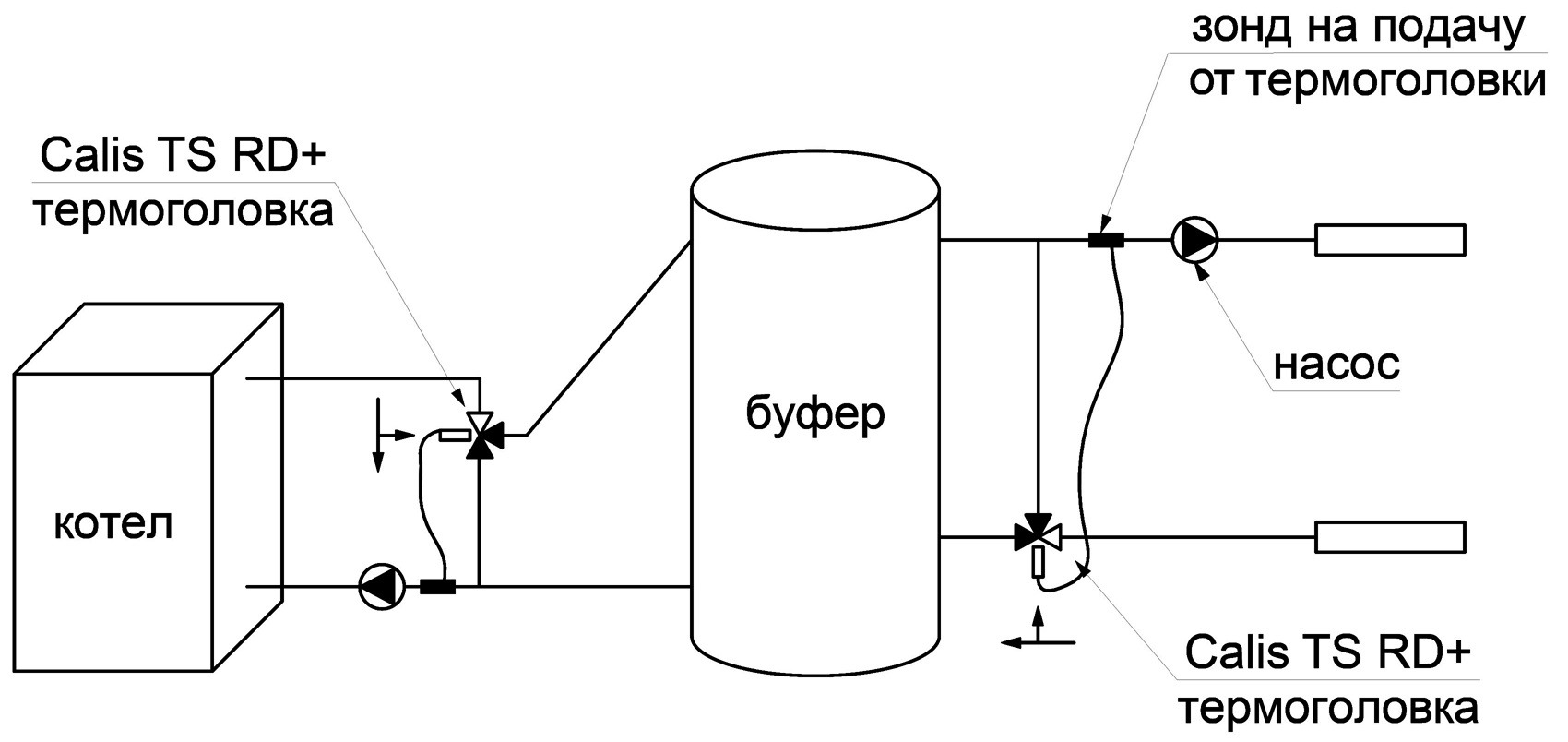

монтаж Calis

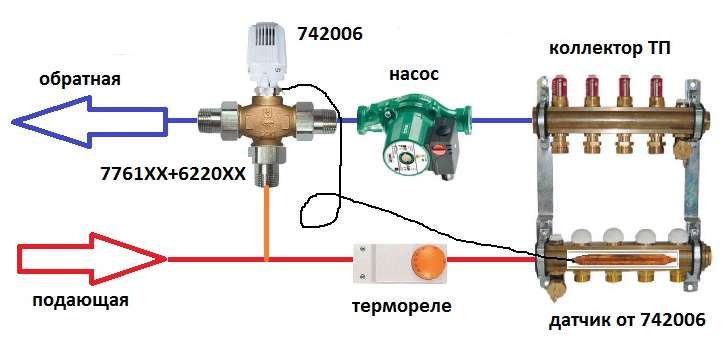

Пример монтажа теплого пола

монтаж Calis теплый пол



Характеристики
Тип арматуры
Трехходовой клапан
Диаметр подключения в дюймах
1
Наличие редуктора
нет
Подходит для горячей воды
да
Встроенный термостат
нет
Электропривод в комплекте
нет
Шкала установки давления
нет
Встроенный фильтр
нет
