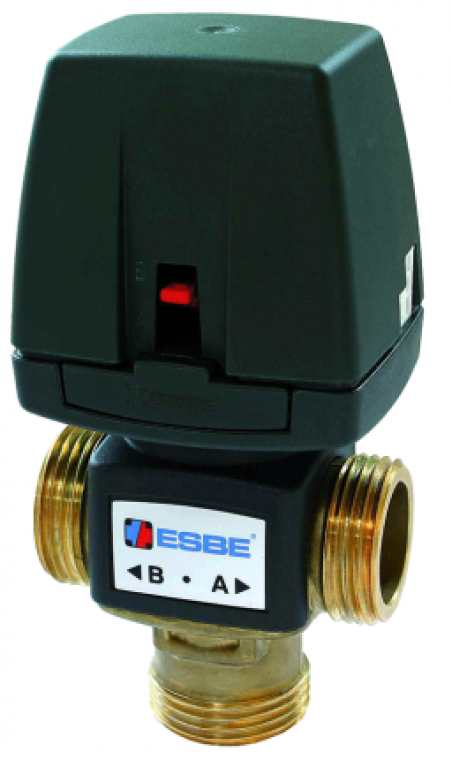

Трехходовой отводной клапан ESBE VZA 162 G1"
ESBE VZA – это трехходовые клапаны, предназначенные для отвода теплоносителя из систем отопления, вентиляции, комфортного охлаждения, отопления полов и зональных отопительных систем.
Такие клапаны дают возможности быстро изменить направление течения теплоносителя из одного контура в другой.
Подсоединяется при помощи внешней резьбы или через фитинг компрессионного типа. Переключение потока теплоносителя осуществляется при поступлении сигнала от управляющего устройства. При отключении привода, клапан переключения занимает серединную позицию, когда теплоноситель может проходить в обе стороны. Направление потока показывается на индикаторе.
Клапаны VZA компактны, легки как в установке и использовании, так и в техническом обслуживании. Все основные детали отводных клапанов взаимозаменяемы. Привод клапана можно заменить, не демонтируя всю систему, только снизив давление теплоносителя до нулевого.
Клапан может работать со следующими типами жидкости:
- Горячая и холодная вода
- Вода содержащая фосфаты или гидразин
- Вода с незамерзающими жидкостями, например гликоли
Если клапан используется с жидкостями, температура которых ниже 0°С (32°F), то он должен быть укомплектован подогревателем для предотвращения образования наледи на штоке клапана.
| Присоединение | G 1 |
| DN | 20 |
| Kvs | 6,5 |
| Диапазон регулирования, Kv/Kv min | >50 |
| Максимальное давление, бар | 10 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ESBE VZA 162
| Корпус клапана | Бронза RG |
| Шток | Нержавеющая сталь SS 2346 |
| Золотник | Нержавеющая сталь SS 2346 |
| Седло клапана | Нержавеющая сталь SS 2346 |
| Уплотнение | Метал |
| Уплотнение в картридже штока | PTFE/EPDM |
| Тип | 2х- и 3х-ходовые линейные клапаны |
| Мах статическое давление | 16 бар |
| Шток | 20 мм |
| Характеристика расхода при А-АВ | EQM |
| Характеристика расхода при В-АВ | Совместима |
| Утечка через закрытый клапан A-AB | макс. 0.02% от Kv |
| Утечка через закрытый клапан В-AB | макс. 0.05% от Kv |
| Max рабочая температура | +150C |
| Min рабочая температура | -20C |
| Присоединение | Внешняя трубная резьба по ISO 228/1 |
