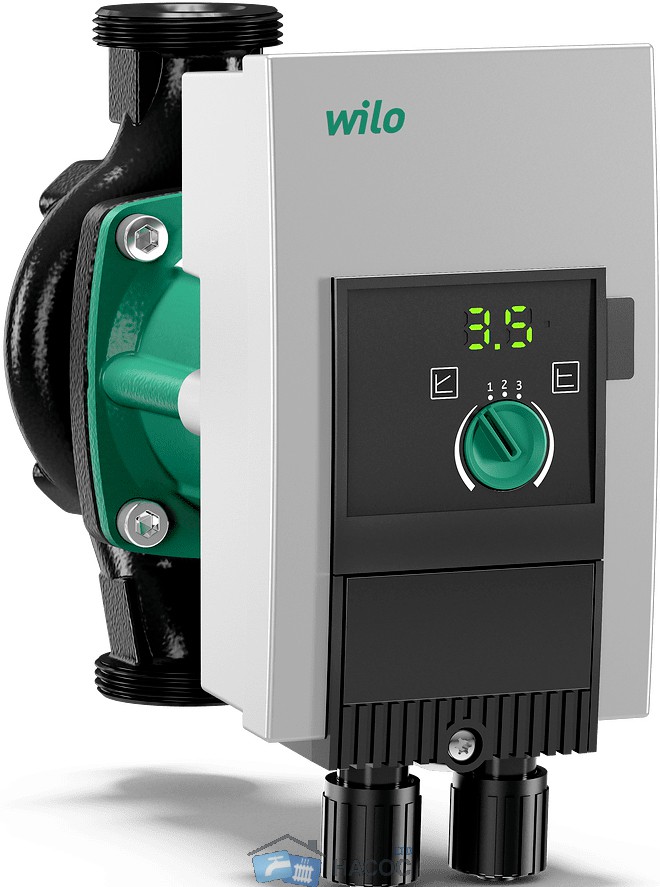

Циркуляционный насос Yonos MAXO 30/0,5-10

Применение

Системы отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные системы.

Преимущества

• Высокоэффективные насосы для экономии энергии
• ЖК-дисплей для отображения заданной высоты подачи, степени числа оборотов и возможных ошибок
• Простота замены стандартных насосов с асинхронным двигателем благодаря компактной конструкции и электрическому подключению штекером Wilo
• Простой выбор способов регулирования ∆p-v, ∆p-c и трехступенчатая настройка частоты вращения с помощью зеленой кнопки
• Обеспечение готовности системы благодаря обобщенной сигнализации неисправности

Ручное управление

• Настройка режимов работы
• Настройка мощности насоса (напора)
• Настройка ступеней частоты вращения

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Функция деблокировки
• Плавный пуск
• Встроенная полная защита электродвигателя

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Световой индикатор неисправности
• Индикация значения напора и кодов ошибок
• Индикация установленной ступени частоты вращения (C1, C2 или C3)

Комплект поставки:

• Насос
• Уплотнения для резьбового соединения
• Подкладные шайбами фланцевых болтов (при номинальных присоединительных диаметрах DN 40 – DN 65)
• Инструкция по монтажу и эксплуатации

Технический паспорт

Гидравлические характеристики

• Максимальное рабочее давление PN: 10 бар
• Напор H max: 10,0 м
• Расход Q max: 8,8 м³/ч
• Мин. температура перекачиваемой жидкости Tmin: -20 °C
• Макс. температура перекачиваемой жидкости Tmax: 110 °C
• Мин. температура окружающей среды Tmin: -20 °C
• Макс. температура окружающей среды Tmax: 40 °C

Данные электродвигателя

• Индекс энергоэффективности (EEI): 0.20
• Подключение к сети: 1~230 V ±10%, 50/60 Hz
• Номинальный ток IN: 0,1 А
• Номинальный ток IN: 1,5 А
• Номинальная мощность Р2: 140 Вт
• Частота вращения мин. nmin: 1000 1/min
• Частота вращения макс. nmax: 4450 1/min
• Потребляемая мощность (мин.) P1 min: 5 Вт
• Потребляемая мощность P1 max: 190 Вт
• Кабельный ввод: 2 x M20x1.5
• Класс нагревостойкости изоляции: F
• Класс защиты: IPX4D

Материалы

• Корпус насоса: Чугун
• Рабочее колесо: Синтетический материал PPE/PS-GF30
• Вал: Нержавеющая сталь
• Материал подшипника: Металлографит

Установочные размеры

• Патрубок на напорн. стороне DNd: G 2
• Патрубок на всас. стороне DNs: G 2
• Монтажная длина l0: 180 мм
• Масса нетто прибл. m: 4,6 кг

Расшифровка наименования

Пример: Wilo-Yonos MAXO 30/0,5-12

• Yonos MAXO Высокоэффективный насос (с резьбовым или фланцевым подсоединением), электронно регулируемый
• 30/ Номинальный диаметр для подсоединения
• 0,5-12 Номинальный напор [м]
