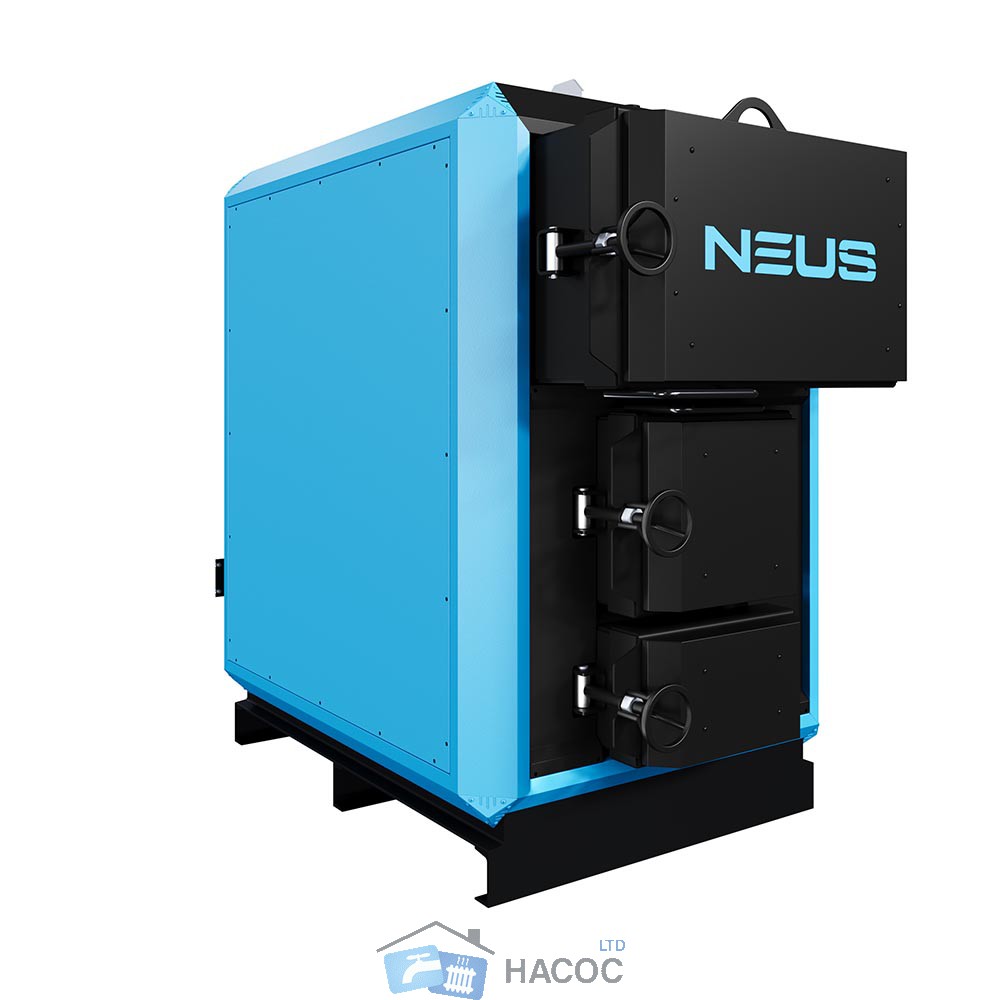

Твердотопливный котел длительного горения НЭУС-Т

Котлы на твердом топливе эффективно отапливают бытовые, производственные и другие объекты, сооружения и помещения, с предварительно оборудованной системой центрального отопления, которая производит подготовку и подачу тепла в помещения для технологических нужд.

Доставка во все регионы Украины, перевозчиками Новая почта, Мост Экспресс

Котел НЕУС-Т: Описание работы

Конструктивно котлы представляют собой сборно-сварной корпус и камеру горения. Над топкой расположена конвекционная часть, которая представляет

собой жаротрубный теплообменник.

1. Корпус котла выполнен в форме параллелепипеду с двойными стенками, которые разделены водными перегородками. На внешней поверхности корпуса под декоративной обшивкой закреплена тепловая изоляция.
2. Топливо загружается на колосниковую решетку через загрузочные дверцы. Колосниковые решетки выполнены из толстостенных бесшовных труб, по которым постоянно циркулирует вода, что делает невозможным их прогорание. Сгорание топлива в топке происходит под воздушной струей, который поступает по каналу подачи воздуха при помощи приточного вентилятора.
3. Высокотемпературные продукты сгорания, проходя по теплообменнику, отдают тепло путем конвекции теплоносителю (воде), которая циркулирует по водной оболочке.
4. Подводка и отвод воды осуществляется через патрубки обратного тока воды и прямого тока воды.
5. Топочные газы выходят в дымоход сквозь боров, который, по предварительной договоренности с производителем, может быть расположен в задней или верхний части.
6. Зола, которая образуется в процессе сгорания топлива, ссыпается в нижнюю часть корпуса.
7. Топочная камера, которой оснащены котлы длительного горения на твердом топливе украина, вмещает объем топлива, необходимый для поддержания комфортной температуры в помещении. Температуру может задавать пользователь с пульта блока автоматического управления аппаратом. К контроллеру можно подключить циркуляционный насос отопительной системы.
8. В верхней части агрегата расположен штуцер для установки группы безопасности.
9. На боковой стенке корпуса в нижней ее части размещен штуцер для слива воды, а в верхней части — штуцер под предохранительный клапан.
10. На загрузочной дверце размещен автоматический взрывной клапан.

Виды топлива

Устройство НЕУС-Т



1 — Корпус котла; 2 — Топка; 3 — Экономайзер; 4 — зона подачи воздуха на горение; 5 — Первая поворотная камера; 6 — Первый ряд жаровых труб; 7 — зона чистки котла (вторая поворотная камера); 8 — Второй ряд жаровых труб;

9 — Патрубок обратной сетевой воды; 10 — Патрубок прямой сетевой воды; 11 — Патрубок под предохранительный клапан котла; 12 — Штуцер под группу безопасности котла; 13 — Патрубки экономайзера; 14 — Штуцер слива воды из котла; 15 — Штуцер удаления конденсата; 16 — Дверца в зону подачи воздуха;

17 — Вентилятор нагнетания; 18 — Загрузочные дверцы; 19 — Колосниковая решетка; 20 — Дымосборник 21 — Шибер тяги топочных газов; 22 — Люк для чистки дымосборник; 23 — Такелажные элементы; 24 — Блок автоматики управления.







Параметр		Норма для котла НЕУС-Т
		100	150	200	250	300	400	500	600	700
Діаметр патрубка	D1	Ду65	Ду65	Ду65	Ду80	Ду80	Ду80	Ду100	Ду100	Ду100
	D2	Ду65	Ду65	Ду65	Ду80	Ду80	Ду80	Ду100	Ду100	Ду100
	D3	Ду40	Ду40	Ду40	Ду50	Ду50	Ду50	Ду50	Ду50	Ду50
	D4	G1 вн
	D5	G1 вн
