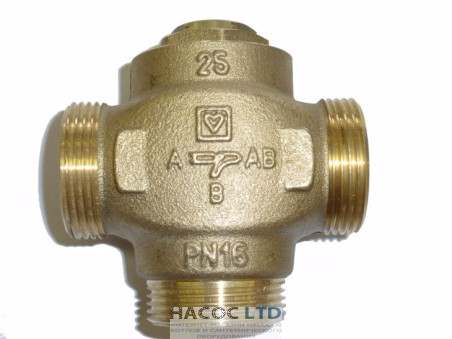

Термостатический смесительный трехходовой клапан HERZ-TEPLOMIX (с отключаемым байпасом)

Бренд: Herz
Номер: 1776613
1.108грн .
40
Есть в наличии

Трехходовой смесительный клапан, со встроенным термостатом применяется для повышения температуры на обратке и защиты котла от низкотепературной коррозии.

Описание

Трехходовой смесительный клапан, со встроенным термостатическим устройством с заводской настройкой; для повышения температуры обратной линии и защиты поверхностей нагрева котла от коррозии; не требует дополнительной энергии. Наружная цилиндрическая резьба, в соответствии с ISO 228/1 класс B, уплотнение по плоскости прокладкой; соединения заказываются отдельно.

Корпус выполнен из стандартной латуни для применения в системах отопления.

ПРЕИМУЩЕСТВА:

  • Подмес через байпас из подающего трубопровода в обратной линии обеспечивает значение высокой температуры теплоносителя на входе в котел.
  • Модель с функцией отключения байпаса. При температуре смешения приблизительно 63°С байпас закрывается (поток В-АВ) и снова открывается при температуре 55°С. Установка балансировочного вентиля на байпасе не обязателена.
  • Трехходовой термостатический регулирующий клапан Teplomix, цвет - желтый, уплотнения плоскими прокладками.
  • Заглушка 3/8 для опорожнения и очистки системы.
  • Макс. рабочая температура до 110°C.
  • Модели 13 и 14 - с возможностью перекрывания байпаса, настройки термоэлемента 55-63 ° C.
  • DN 25 Kvs = 11;
  • DN 32, Kvs = 14

Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.

направление

Если на кран-буксе снять заглушку R3/8 и установить на ее место сливной кран, то таким образом можно обеспечить функцию наполнения/слива а также промывку системы.

Расход протечки:

Направление потока А-АВ приблизительно 4% от значения kvs-Направление потока В-АВ приблизительно 0,01% от значения kvs-

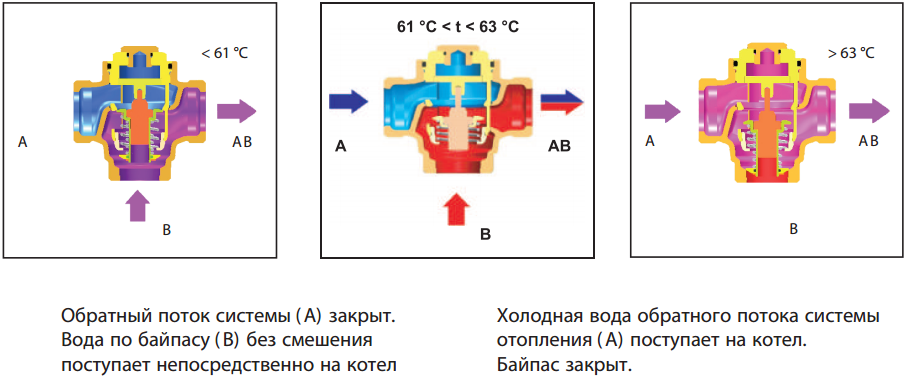

байпас работа

Резьбовое соединение состоит из: уплотнения, накидной гайки, штуцера.

ГАБАРИТНЫЕ РАЗМЕРЫ:

габариты

таблица габаритов

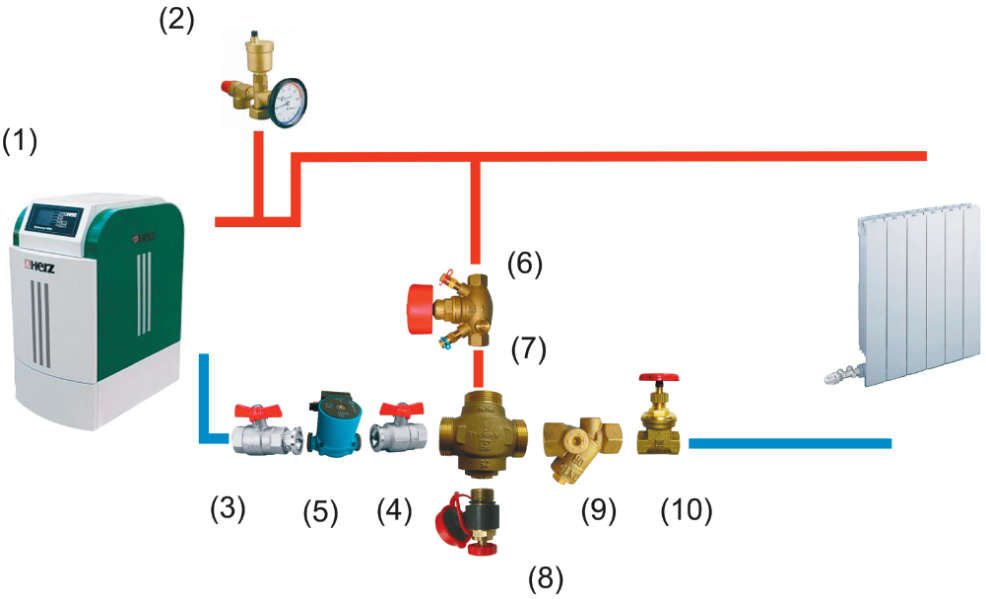

Пример схемы подключения HERZ-TEPLOMIX

схема подключения HERZ-TEPLOMIX

Балансировочный вентиль (6) должен быть настроен на 10% от общего расхода теплоносителя

Описание применяемого оборудования
(1) Котел
(2)  1 2104 04   Группа безопасности котла, которая включает в себя:
   предохранительный клапан, термоманометр, воздухоотводчик и теплоизоляционный кожух
(3)  1 2269 03  Шаровый кран для насоса с обратным клапаном для прямого монтажа
(4)  1 2268 03  Шаровой кран циркуляционного насоса ГЕРЦ для прямого монтажа
(5) Циркуляционный насос
(6)  1 4217 xx  Балансировочный вентиль, для ограничения расхода воды через байпас
(7)  1 7766 xx  TEPLOMIX, термосмесительный трехходовой регулирующий клапан
(8)  1 0276 00   Кран сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение. Или: 1 4119 00  “Thermoflex” кран для слива и наполнения, без уплотнения O-Ringdichtung.
(9)  1 4111 xx  Фильтр
(10)  1 4112 xx  Запорная задвижка.
Примененные артикулы приведены в качестве примера.

Технические характеристики HERZ-TEPLOMIX

Характеристики
Диаметр подключения в дюймах
DN 25, DN 32
Встроенный термостат
есть
Электропривод в комплекте
нет
