Термостатический смесительный трехходовой клапан HERZ-TEPLOMIX (с фиксированным байпасом)

Трехходовой смесительный клапан, со встроенным термостатическим устройством с заводской настройкой; для повышения температуры обратной линии и защиты поверхностей нагрева котла от коррозии; не требует дополнительной энергии. Наружная цилиндрическая резьба, в соответствии с ISO 228/1 класс B, уплотнение по плоскости прокладкой; соединения заказываются отдельно.

Корпус выполнен из стандартной латуни для применения в системах отопления.

ПРЕИМУЩЕСТВА:

• Подмес через байпас из подающего трубопровода в обратной линии обеспечивает значение высокой температуры теплоносителя на входе в котел.
• Модель с функцией отключения байпаса. При температуре смешения приблизительно 63°С байпас закрывается (поток В-АВ) и снова открывается при температуре 55°С. Установка балансировочного вентиля на байпасе не обязателена.
• Трехходовой термостатический регулирующий клапан Teplomix, цвет - желтый, уплотнения плоскими прокладками.
• Заглушка 3/8 для опорожнения и очистки системы.
• Макс. рабочая температура до 110°C.
• Модели 13 и 14 - с возможностью перекрывания байпаса, настройки термоэлемента 55-63 ° C.
• DN 25 Kvs = 11;
• DN 32, Kvs = 14

Во время монтажа необходимо обращать внимание на направление потока. Направление обозначено стрелками на корпусе клапана.

Рекомендуется монтаж балансировочного вентиля на байпасе между подающей и обратной линией котла (см. схему)

Если на кран-буксе снять заглушку R3/8 и установить на ее место сливной кран, то таким образом можно обеспечить функцию наполнения/слива а также промывку системы.

Клапан закрыт (Положение при пуске). Обратный поток системы(А) закрыт. Вода по байпасу (В) без смешения поступает непосредственно на котел.

Клапан открыт (функционирование). Холодная вода обратного потока системы отопления и горячая вода прямого потока от байпаса смешиваются и поступают на котел.

Расход протечки:
Направление потока А-АВ приблизительно 4% от значения kvs-Направление потока В-АВ приблизительно 0,01% от значения kvs-

Резьбовое соединение состоит из: уплотнения, накидной гайки, штуцера.

ГАБАРИТНЫЕ РАЗМЕРЫ:

Пример схемы подключения HERZ-TEPLOMIX

Балансировочный вентиль (6) должен быть настроен на 10% от общего расхода теплоносителя

Описание применяемого оборудования
(1) Котел
(2)  1 2104 04   Группа безопасности котла, которая включает в себя:
   предохранительный клапан, термоманометр, воздухоотводчик и теплоизоляционный кожух
(3)  1 2269 03  Шаровый кран для насоса с обратным клапаном для прямого монтажа
(4)  1 2268 03  Шаровой кран циркуляционного насоса ГЕРЦ для прямого монтажа
(5) Циркуляционный насос
(6)  1 4217 xx  Балансировочный вентиль, для ограничения расхода воды через байпас
(7)  1 7766 xx  TEPLOMIX, термосмесительный трехходовой регулирующий клапан
(8)  1 0276 00   Кран сливной с соединителем для подключения шланга, DN 10, O-Ring уплотнение. Или: 1 4119 00  “Thermoflex” кран для слива и наполнения, без уплотнения O-Ringdichtung.
(9)  1 4111 xx  Фильтр
(10)  1 4112 xx  Запорная задвижка.
Примененные артикулы приведены в качестве примера.

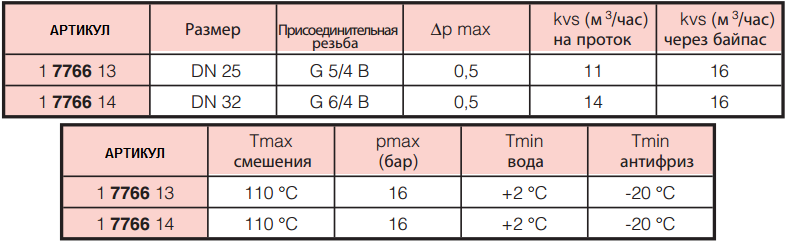

Технические характеристики HERZ-TEPLOMIX
